楔形超大贯通孔径三爪夹头

详情介绍

产品特点：
1、楔型三爪大贯通孔径。特别适合异形物的夹持。
2、摺动面均经过硬化及精密研磨，并直接润滑。
3、具有高刚性结构及高夹持精度的特性。

规格型号：

注：红色数据为3H-BA型的寸法.
型号\规格 楔心行程
mm		 爪行程
(直径)mm		 夹持直径
mm		 油压缸推力
kgf		 最大夹持力
kgf		 最高回转数
r.p.m		 GD²
kg.m²		 重量kg 适用油缸/
最大使用压力
最大 最小
3H-06B A5 12 5.5 170 18 2000 5900 6000 0.06 11 12.8 TH-852/19
3H-08B A6 16 7.4 210 23 3250 10050 5000 0.15 23 24.1 TH-1068/22
3H-10B A8 19 8.8 260 46 5010 12950 4500 0.32 33.2 38.7 TH-1291/24
3H-12B A11 23 10.6 315 47 6000 15600 3500 0.73 51 58 TH-1512/20
3H-15B A15 23 10.6 405 60 7620 19300 2500 2.3 127.8 13.8 TH-1512/26
3H-18B A15 23 10.6 456 75 8500 21500 2000 4.78 174 185 TH-1512/28

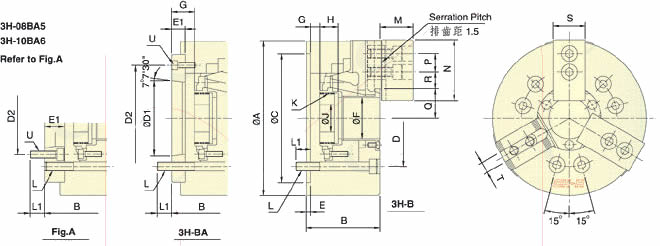

外形尺寸：
注：红色数据为3H-BA型的寸法.
型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
3H-06B A5 170 81 91 140 104.8 82.56 116 5 15 52 11 26 -1 14 19 20
3H-08B A6 210 91 103 170 133.4 106.8 150 5 17 66 14.5 37.5 -1.5 15.5 20 30
3H-10B A8 260 100 113 220 171.4 139.72 190 5 18 86 8.5 26.5 -1.5 7.5 25 45
3H-12B A11 315 110 126 300 235 196.87 260 6 22 106 8 30 -10.5 7 28 50
3H-15B A15 405 133 154 380 330.2 285.78 330.2 6 27 140 11 38 -12 15 39 80
3H-18B A15 456 166 166 380 330.2 285.78 330.2 6 27 165 18 45 -5 22 40 80
注：红色数据为3H-BA型的寸法.
型号\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
3H-06B A5 M60×2 6∼M10 16 16 37 73 20 35.5 32.8 22.7 9.2 31 12 3∼M6
3H-08B A6 M75×2 6∼M12 20 18 38 95 25 45.7 42 23.7 11.2 35 14 3∼M6
3H-10B A8 M95×2 6∼M16 22 24 43 110 30 56 51.6 32.2 14.2 40 16 3∼M8
3H-12B A11 M155×2 6∼M20 30 28 51 130 30 68.8 63.5 45.7 15.7 50 21 3∼M10
3H-15B A15 M155×3 6∼M22 34 32 63 165 43 91 85.7 43.75 18.25 62 25.5 3∼M12
3H-18B A15 M175×3 6∼M22 32 35 63 165 43 102 96.7 65.25 18.75 62 25.5 3∼M12
