楔形大贯通孔径四爪夹头

详情介绍

产品特点:
1、为楔形四爪大贯通孔径。特别适合异形物的夹持。
2、摺动面均经过硬化及精密研磨,并直接润滑。
3、具有高刚性结构及高夹持精度的特性。

规格型号:

注:红色数据为4HA型的寸法.
型号\规格 楔心行程mm 爪行程
(直径)mm
夹持直径
mm
油压缸推力
kgf
最大夹持力
kgf
最高回转数
r.p.m
GD²
kg.m²
重量kg 适用油缸/
最大使用压力
最大 最小
4H-06 A5 12 5.5 169 12 2700 7000 6000 0.06 11.5 13.3 TH-646/32
4H-08 A5 16 7.4 210 13 4430 10900 5000 0.19 23.5 25.4 TH-852/32
4H-08 A6 16 7.4 210   4430 10900 5000 0.19 23.5 24.3 TH-852/32
4H-10 A6 19 8.8 254 31 14100 14100 4200 0.34 36.3 41 TH-1075/30
4H-10 A8 19 8.8 254   14100 14100 4200 0.34 36.3 39.3 TH-1075/30
4H-12 A8 23 10.6 304 34 18300 18300 3300 0.79 62 65.7 TH-1291/30
4H-15 A11 23 10.6 381 50 22900 22900 2500 2.42 123.7 130.7 TH-1512/27
4H-18 A11 23 10.6 450 50 7250 18350 2000 4.85 170 184 TH-1512/24

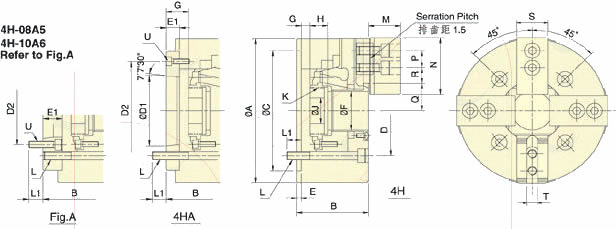

外观尺寸:
注:红色数据为4HA型的寸法.
型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
4H-06 A5 169 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
4H-08 A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
4H-08 A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
4H-10 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
4H-10 A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
4H-12 A8 304 110 122 220 171.5 139.72 190 6 18 91 8 26 -15 3 28 50
4H-15 A11 381 133 149 300 235 196.87 260 6 22 117.5 11 33 -12 10 39 60
4H-18 A11 450 133 149 380 235 196.87 320 6 22 120 11 33 -12 10 39 60
注:红色数据为4HA型的寸法.
型号\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
4H-06 A5 M55×2 4∼M10 16 16 37 73 20 32 29.3 22.8 9.3 31 12 3∼M6
4H-08 A5 M60×2 4∼M12 20 17 38 95 25 38.7 35 29.8 14.8 35 14 6∼M10
4H-08 A6 M60×2 4∼M12 20 18 38 95 25 38.7 35 29.8 14.8 35 14 3∼M6
4H-10 A6 M85×2 4∼M16 22 18 43 110 30 51 46.6 33.8 14.3 40 16 6∼M12
4H-10 A8 M85×2 4∼M16 22 24 43 110 30 51 46.6 33.8 14.3 40 16 3∼M8
4H-12 A8 M100×2 4∼M16 23 25 51 130 30 61.3 56 45.8 15.8 50 21 3∼M8
4H-15 A11 M130×2 4∼M20 30 28 66 165 43 82 76.7 46.8 13.8 62 25 4∼M10
4H-18 A11 M130×2 4∼M20 30 28 63 165 43 80 74.7 79.2 18.2 62 25.5(22) 3∼M10
