曲柄形超长爪行程大贯通孔径三爪夹头

详情介绍

产品特点：
1、特点为曲柄形三爪超大贯通孔径，超长爪行程。
2、摺动面均经过硬化及精密研磨，并直接润滑。
3、安装连接方式与中空卡盘一样，并且可与之互容互换，不必更改拉杆。
4、具有高刚性结构及高夹持精度的特性。

规格型号：

注：红色数据为3LA型的寸法.
型号\规格 楔心行程
mm		 爪行程
(直径)mm		 夹持直径mm 油压缸推力
kgf		 最大夹持力
kgf		 最高回转数
r.p.m		 GD²
kg.m²		 重量kg 适用油缸/
最大使用压力
最大 最小
3L-06 A5 15 24 168 10 2400 2650 3800 0.15 13 14.8 TH-646/30
3L-08 A5 20 32 210 10 3500 4150 3000 0.65 23 25.9 TH-852/28
3L-08 A6 20 32 210 10 3500 4150 3000 0.65 23 24.1 TH-852/28
3L-10 A6 25 37.5 254 18 4870 5700 2700 1.1 38 45 TH-1075/30
3L-10 A8 25 37.5 254 18 4870 5700 2700 1.1 38 43.5 TH-1075/30
3L-12 A8 30 45 304 30 6600 7650 2100 2.9 62 67.5 TH-1291/32
3L-15A11 35 52 381 50 8600 9280 1600 3.2 136 143 TH-1291/28

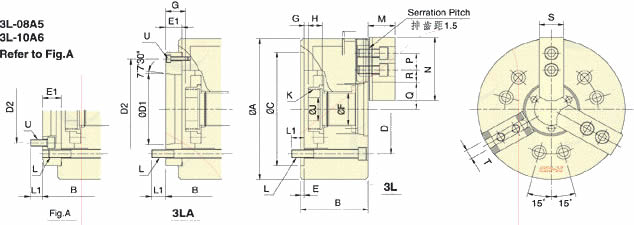

外观尺寸：
注：红色数据为3LA型的寸法.
型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
3L-06 A5 168 84 97 140 104.8 82.56 116 5 18 42 6.5 24.5 -8.5 9.5 19 20
3L-08 A5 210 96 118 170 133.4 82.56 104.8 5 27 48 7 34 -13 14 20 30
3L-08 A6 210 96 114 170 133.4 106.38 150 5 23 48 7 30 -13 10 20 30
3L-10 A6 254 110 130 220 171.5 106.38 133.4 5 25 70 8 33 -17 8 25 45
3L-10 A8 254 110 123 220 171.5 139.72 190 5 18 70 8 26 -17 1 25 45
3L-12 A8 304 127 140 220 171.5 139.72 190 5 18 91 15 33 -15 3 28 50
3L-15 A8 381 150 177 300 235 196.87 171.4 6 33 70 8 45.5 -22.5 10.5 39 60
3L-15 A11 381 150 160 300 235 196.87 260 6 22 91 15 34.5 -22.5 -0.5 39 60
注：红色数据为3LA型的寸法.
型号\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
3L-06 A5 M55×2 6∼M10 18 15 37 73 20 42.5 30.5 23.5 12 28 12 3∼M6
3L-08 A5 M60×2 6∼M12 18 17 38 95 25 51.7 35.7 28 14.75 35 14 6∼M10
3L-08 A6 M60×2 6∼M12 18 20 38 95 25 51.7 35.7 28 14.75 35 14 3∼M6
3L-10 A6 M85×2 6∼M16 22 18.5 43 110 30 67 48.25 33 10.5 40 16 6∼M12
3L-10 A8 M85×2 6∼M16 22 24 43 110 30 67 48.25 33 10.5 40 16 3∼M8
3L-12 A8 M100×2 6∼M16 22 24 51 130 30 77 54.5 48.5 19.5 50 21 3∼M8
3L-15 A8 M130×2 6∼M20 33 31 63 165 43 94.5 68.5 52 23.75 62 25.5 6∼M16
3L-15A11 M130×2 6∼M20 33 30 63 165 43 94.5 68.5 52 23.75 62 25.5 3∼M10
