F3系列法兰组

详情介绍

型号说明

F3	-10	-W	A	-
型号说明	口径代号	接管尺寸	接管形式	法兰出入口
方形法兰	03:3/8 04:1/2 06:3/4 08:1 10:1 1/4 12:1 1/2 16:2 20:2 1/2 24:3	W：小尺寸无记号：大尺寸	A=螺纹连接型 B=插焊型 C=盲孔（盖板）	无记号：标准90° 法兰

规格表

型号	口径 PT	尺寸 mm											o 形圈	内六角螺丝	工作压力 MPa
型号	口径 PT	A	B	C	D	E	F	G	H	J	K	L	o 形圈	内六角螺丝	工作压力 MPa
F3-03-WA	3/8	54	36	21	11	-	14	-	3/8	M10	15	14	G25	M10×35	25
F3-03-WB	3/8	54	36	21	11	17.8	12.5	9	-	M10	15	14	G25	M10×35	25
F3-03-A	1/2	54	36	21	11	-	17.5	-	1/2	M10	15	14	G25	M10×35	25
F3-03-B	1/2	54	36	21	11	22.2	16	11	-	M10	15	14	G25	M10×35	25
F3-06-WA	1/2	58	40	21	11	-	17.5	-	1/2	M10	20	14	G30	M10×35	25
F3-06-WB	1/2	58	40	21	11	22.2	16	11	-	M10	20	14	G30	M10×35	25
F3-06-A	3/4	58	40	27	11	-	23	-	3/4	M10	20	13	G30	M10×40	25
F3-06-B	3/4	58	40	27	11	27.2	20	12	-	M10	20	14	G30	M10×35	25
F3-08-WA	3/4	68	48	27	13.5	-	23	-	3/4	M12	25	18	G35	M12×45	25
F3-08-WB	3/4	68	48	27	13.5	27.2	20	112	-	M12	25	18	G35	M12×45	25
F3-08-A	1	68	48	27	13.5	-	29	-	1	M12	25	18	G35	M12×45	25
F3-08-B	1	68	48	27	13.5	34.5	25	14	-	M12	25	18	G35	M12×45	25
F3-10-WA	1	76	56	27	13.5	-	29	-	1	M12	31.5	18	G40	M12×45	25
F3-10-WB	1	76	56	27	13.5	34.5	25	14	-	M12	31.5	18	G40	M12×45	25
F3-10-A	11/4	76	56	27	13.5	-	31.5	-	11/4	M12	31.5	18	G40	M12×45	25
F3-10-B	11/4	76	56	27	13.5	43.2	31.5	16	-	M12	31.5	18	G40	M12×45	25
F3-12-WA	11/4	92	65	35	18	-	31.5	-	11/4	M16	37.5	25	G50	M16×60	25
F3-12-WB	11/4	92	65	35	18	43.2	31.5	16	-	M16	37.5	25	G50	M16×60	25
F3-12-A	11/2	92	65	35	18	-	43.5	-	11/2	M16	37.5	25	G50	M16×60	25
F3-12-B	11/2	92	65	35	18	49.1	37.5	18	-	M16	37.5	21	G50	M16×60	25
F3-16-WA	11/2	100	73	35	18	-	43.5	-	11/2	M16	50	25	G60	M16×60	25
F3-16-WB	11/2	100	73	35	18	49.1	37.5	18	-	M16	50	25	G60	M16×60	25
F3-16-A	2	100	73	35	18	-	47.5	-	2	M16	50	25	G60	M16×60	25
F3-16-B	2	100	73	35	18	61.1	47.5	20	-	M16	50	25	G60	M16×60	25
F3-20-WA	2	128	92	44	22	-	47.5	-	2	M20	60	30	G75	M20×75	25
F3-20-WB	2	128	92	44	22	61.1	47.5	20	-	M20	60	30	G75	M20×75	25
F3-20-A	21/2	128	92	44	22	-	70	-	21/2	M20	60	30	G75	M20×75	25
F3-20-B	21/2	128	92	44	22	77.1	60	22	-	M20	60	30	G75	M20×75	25
F3-24-WA	21/2	140	103	44	24	-	70	-	21/2	M22	75	36	G85	M22×80	25
F3-24-WB	21/2	140	103	44	24	77.1	60	22	-	M22	75	36	G85	M22×80	25
F3-24-A	3	140	103	49	24	-	71	-	3	M22	75	31	G85	M22×80	25
F3-24-B	3	140	103	44	24	90	71	25	-	M22	75	36	G85	M22×80	25

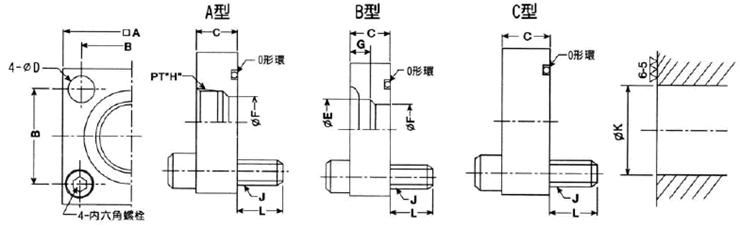

外形尺寸图

规格表

型号	口径 PT	尺寸 mm											o 形圈	内六角螺丝	工作压力 MPa
型号	口径 PT	A	B	C	D	E	F	G	H	J	K	L	o 形圈	内六角螺丝	工作压力 MPa
F3-03-WA	3/8	54	36	21	11	-	14	-	3/8	M10	15	14	G25	M10×35	25
F3-03-WB	3/8	54	36	21	11	17.8	12.5	9	-	M10	15	14	G25	M10×35	25
F3-03-A	1/2	54	36	21	11	-	17.5	-	1/2	M10	15	14	G25	M10×35	25
F3-03-B	1/2	54	36	21	11	22.2	16	11	-	M10	15	14	G25	M10×35	25
F3-06-WA	1/2	58	40	21	11	-	17.5	-	1/2	M10	20	14	G30	M10×35	25
F3-06-WB	1/2	58	40	21	11	22.2	16	11	-	M10	20	14	G30	M10×35	25
F3-06-A	3/4	58	40	27	11	-	23	-	3/4	M10	20	13	G30	M10×40	25
F3-06-B	3/4	58	40	27	11	27.2	20	12	-	M10	20	14	G30	M10×35	25
F3-08-WA	3/4	68	48	27	13.5	-	23	-	3/4	M12	25	18	G35	M12×45	25
F3-08-WB	3/4	68	48	27	13.5	27.2	20	112	-	M12	25	18	G35	M12×45	25
F3-08-A	1	68	48	27	13.5	-	29	-	1	M12	25	18	G35	M12×45	25
F3-08-B	1	68	48	27	13.5	34.5	25	14	-	M12	25	18	G35	M12×45	25
F3-10-WA	1	76	56	27	13.5	-	29	-	1	M12	31.5	18	G40	M12×45	25
F3-10-WB	1	76	56	27	13.5	34.5	25	14	-	M12	31.5	18	G40	M12×45	25
F3-10-A	11/4	76	56	27	13.5	-	31.5	-	11/4	M12	31.5	18	G40	M12×45	25
F3-10-B	11/4	76	56	27	13.5	43.2	31.5	16	-	M12	31.5	18	G40	M12×45	25
F3-12-WA	11/4	92	65	35	18	-	31.5	-	11/4	M16	37.5	25	G50	M16×60	25
F3-12-WB	11/4	92	65	35	18	43.2	31.5	16	-	M16	37.5	25	G50	M16×60	25
F3-12-A	11/2	92	65	35	18	-	43.5	-	11/2	M16	37.5	25	G50	M16×60	25
F3-12-B	11/2	92	65	35	18	49.1	37.5	18	-	M16	37.5	21	G50	M16×60	25
F3-16-WA	11/2	100	73	35	18	-	43.5	-	11/2	M16	50	25	G60	M16×60	25
F3-16-WB	11/2	100	73	35	18	49.1	37.5	18	-	M16	50	25	G60	M16×60	25
F3-16-A	2	100	73	35	18	-	47.5	-	2	M16	50	25	G60	M16×60	25
F3-16-B	2	100	73	35	18	61.1	47.5	20	-	M16	50	25	G60	M16×60	25
F3-20-WA	2	128	92	44	22	-	47.5	-	2	M20	60	30	G75	M20×75	25
F3-20-WB	2	128	92	44	22	61.1	47.5	20	-	M20	60	30	G75	M20×75	25
F3-20-A	21/2	128	92	44	22	-	70	-	21/2	M20	60	30	G75	M20×75	25
F3-20-B	21/2	128	92	44	22	77.1	60	22	-	M20	60	30	G75	M20×75	25
F3-24-WA	21/2	140	103	44	24	-	70	-	21/2	M22	75	36	G85	M22×80	25
F3-24-WB	21/2	140	103	44	24	77.1	60	22	-	M22	75	36	G85	M22×80	25
F3-24-A	3	140	103	49	24	-	71	-	3	M22	75	31	G85	M22×80	25
F3-24-B	3	140	103	44	24	90	71	25	-	M22	75	36	G85	M22×80	25

产品型号
