短形行程控制回转油压缸

详情介绍

产品特点：
1、短形，高速，行程控制型回转油压缸.
2、内建逆止阀自锁机构。
3、安装时可由后端锁固之。
4、泄油孔配管务必单独接会油压槽，以避免产生背压

规格型号：

型号\规格 活塞面积cm² 行程mm 最高使用
回转数r.p.m		 最高使用压力
MPa kgf/cm²		 GD² kg.m² 重量kg
押侧 拉侧
RS-6520N 32.0 28.3 20 6000 4.0(40) 0.01 3.2
RS-6530N 32.0 28.3 20 6000 4.0(40) 0.01 3.3
RS-75N 43.0 37.1 15 6000 4.0(40) 0.01 3.3
RS-7530N 43.0 37.1 15 6000 4.0(40) 0.013 3.7
RS-100N 77.4 71.5 20 6000 4.0(40) 0.04 4.8
RS-125N 121.6 113.1 25 6000 4.0(40) 0.07 7.3
RS-150N 175.6 160.8 30 5500 4.0(40) 0.10 10.6
RS-200N 314.1 290.4 35 5500 4.0(40) 0.29 15.9

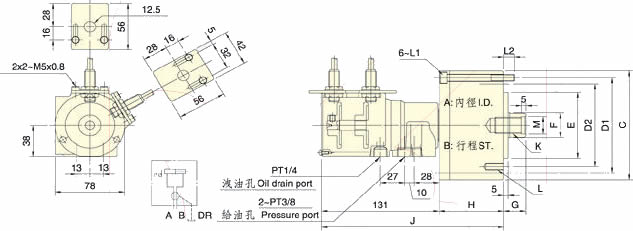

外形尺寸：
型号\寸法 A B C D1 D2 E
h7		 F G H J K L L1 L2 M
H8
max. min.
RS-6520N 65 20 97 80 60 25 45 25 62 193 M16×30 6∼M8×16 M6×70 14.5 17
RS-6530N 65 30 97 80 60 25 45 15 62 203 M16×30 6∼M8×16 M6×80 14.5 17
RS-75N 75 15 107 90 65 30 45 30 57 188 M20×35 6∼M8×16 M8×60 12 21
RS-7530N 75 30 107 90 65 30 45 15 72 203 M20×35 6∼M8×16 M8×75 12 21
RS-100N 100 20 132 115 100 80 30 45 25 72 203 M20×35 6∼M10×20 M8×75 12 21
RS-125N 125 25 160 140 130 110 35 50 25 82 213 M24×45 6∼M12×20 M8×85 12 25
RS-150N 150 30 190 170 130 110 45 55 25 95 226 M30×45 12∼M12×24 M10×100 16 31
RS-200N 200 35 245 220 145 120 55 70 35 116 247 M36×60 12∼M16×30 M10×125 21 37
