附逆止阀短形行程控制回转油压缸

产品特点：
1、短形，高速，轻量型回转油压缸.
2、感应式近接开关，行程调整容易，可确认油压缸正确动作。
3、内建逆止阀自锁机构。
4、安装时可由后端锁固之。
5、泄油孔配管务必单独接会油压槽，以避免产生背压。

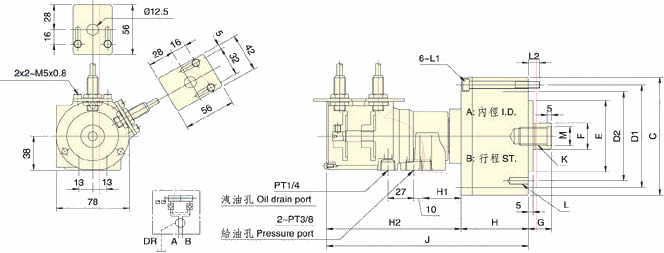

规格型号：

型号\寸法	A	B	C	D1	D2	E h7	F	G		H	H1	H2	J	K	L	L1	L2	M H8
								max.	min.
RS-75	75	15	107	90	90	65	30	45	30	57	42	145	202	M20×35	6∼M8×16	M8×60	12	21
RS-100	100	20	132	115	100	80	30	45	25	72	42	145	217	M20×35	6∼M10×20	M8×75	12	21
RS-125	125	25	160	140	130	110	35	50	25	82	41	144	226	M24×45	6∼M12×20	M8×85	12	25
RS-150	150	30	190	170	130	110	45	55	25	95	39	142	237	M30×45	12∼M12×24	M10×100	16	31
RS-200	200	35	245	220	145	120	55	70	35	116	36	139	255	M36×60	12∼M16×30	M10×125	21	37
