单向型展刀搪沟头
详情介绍
产品特点：
1、进给机构是以齿条与齿轮的转动方式为之,进给速度稳定,进给速度与行程的调整亦非常容易.
2、其摺动面均经过硬化及精密研磨,刚性与耐久性非常良好.
3、与行控型回转油缸搭配使用.
规格型号：
| 型号\规格 | 滑座行程mm | 最高回转数 r.p.m |
最大进给速度 mm/min |
重量kg | 适用油缸/ 最大使用压力 |
| FA-408 | 8 | 1600 | 400 | 4.2 | RS-6520N/12 |
| FA-615 | 15 | 1200 | 300 | 11.9 | RS-6520N/15 |
| FA-830 | 30 | 800 | 240 | 23.9 | RS-7530N/20 |

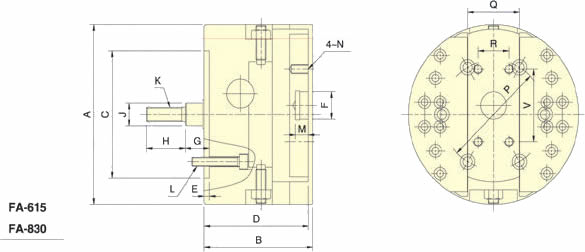

外形尺寸：
| 型号\寸法 | A | B | C(H7) | D | E | F(H7) | G | H | J | K | L | M | N | P | Q | R | V | |
| max. | min. | |||||||||||||||||
| FA-615 | 150 | 106 | 110 | 99 | 5 | 25 | 40 | 25 | 35 | 20 | M12×1.75 | 3∼M10×40 | 12 | M8×16 | 82.6 | 50 | 32 | 68 |
| FA-830 | 198 | 126 | 140 | 121 | 6 | 30 | 52 | 22 | 45 | 25 | M16×2 | 6∼M10×55 | 15 | M10×20 | 120 | 60 | 36 | 80 |
