曲柄型同步夹头

详情介绍

产品特点：
1、爪行程长.
2、其摺动面均经过硬化及精密研磨,并直接润滑.
3、具有高夹持精度,防压效果特佳.

规格型号：

型号\规格 活塞面积cm² 爪行程(直径)
mm		 最大夹持能力
mm 		最大夹持力
kgf 		最高使用压力
kgf/cm²		 重量kg
押侧 拉侧
CP-20 28.27 25.13 20 150 2400 35 9.5
CP-30A 8.27 25.13 30 180 2650 35 11
CP-30 8.27 25.13 30 210 2650 35 12
CP-50 38.48 33.57 50 215 3450 35 18.5

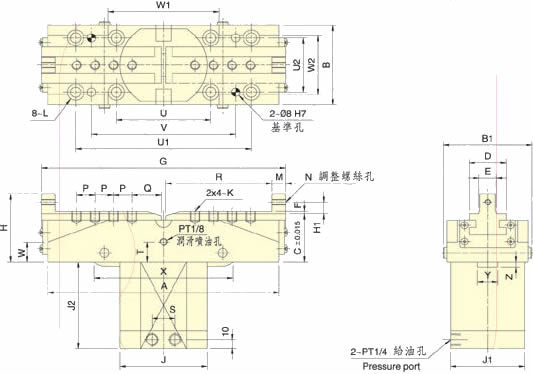

外形尺寸：
型号\寸法 A B B1 C D E(H6) F G H H1 J J1 J2 K L
max. min.
CP-20 215 88 96 53 40 18 4 249 229 75 13 94 80 83.5 M10×1.5 M10
CP-30A 250 88 96 53 40 18 4 295 265 75 13 94 80 96 M10×1.5 M10
CP-30 280 88 96 53 40 22 4 327 297 75 13 94 80 96 M12×1.75 M10
CP-50 300 110 115 65 50 28 5 369 319 90 15 105 - 120 M12×1.75 M10
型号\寸法 M N P Q R S T U U1 U2 V W W1 W2 X Y Z
CP-20 12 M6×1 18 26 100 25 22 102 190 60 156 30 127 65 150 22 4
CP-30A 13.5 M6×1 20 32 116 25 22 102 190 60 156 22 120 65 156 22 6
CP-30 13.5 M6×1 20 48 132 25 22 102 190 60 156 23 110 65 156 22 6
CP-50 16 M8×1.25 21 49 140 30 32 105 230 85 195 22 140 85 190 40 21

产品型号
