楔形中实二爪夹头

详情介绍

楔形中实二爪夹头


产品说明：

注：红色数据为2PA型的寸法.
型号\规格 楔心行程
mm		 爪行程
(直径)mm		 夹持直径mm 油压缸推力
kgf		 最大夹持力
kgf		 最高回转数
r.p.m		 GD²
kg.m²		 重量kg 适用油缸/
最大使用压力
最大 最小
2P-04 15 6.4 110 5 540 1500 6000 0.01 3.8 RH-80/15
2P-05  15 6.4 135 14 540 1700 5500 0.02 5.8 RH-80/15
2P-06 A5 20 8.5 165 14 1220 3570 5250 0.04 12 13 RH-100/20
2P-08 A5 21 8.8 210 17 2680 5100 4750 0.13 22 26 RH-125/17
2P-08 A6 21 8.8 210 17 2680 5100 4750 0.13 22 25 RH-125/17
2P-10 A6 25 8.8 254 22 2980 7300 4000 0.29 33 42 RH-125/20
2P-10 A8 25 8.8 254 22 2680 7300 4000 0.29 33 40 RH-125/20
2P-12 A8 30 10.5 304 22 2800 10600 3360 0.70 57 61 RH-150/20
2P-15 A11 35 16 381 50 5600 16800 3000 1.70 96 103 RH-200/21

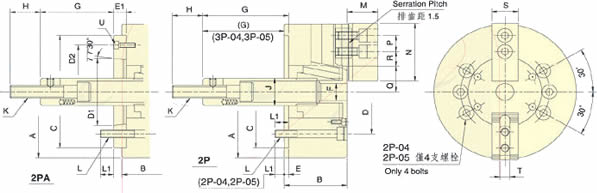

外观尺寸：
注：红色数据为2PA型的寸法.
型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
2P-04 110 52 60 80 - - 6 - - 18 18 3 3 25 26
2P-05  135 55 80 100 - - 7 - - 9 9 -6 35 28
2P-06 A5 165 74 84 140 104.8 82.56 116 5 15 21 101.5 86.5 81.5 66.5 36 34
2P-08 A5 210 85 103 170 133.4 82.56 104.8 5 23 25 127 104 106 83 36 38
2P-08 A6 210 85 97 170 133.4 106.38 150 5 17 25 127 110 106 89 36 38
2P-10 A6 254 89 109 220 171.5 106.38 133.4 5 25 34 158 133 133 108 36 45
2P-10 A8 254 89 102 220 171.5 139.72 190 5 18 34 158 140 133 115 36 45
2P-12 A8 304 106 118 220 171.5 139.72 190 6 18 34 163 145 133 115 36 50
2P-15 A11 381 114 130 300 235 196.87 260 6 22 - 104 82 69 47 55 60
注：红色数据为2PA型的寸法.
型号\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
2P-04 M10×1.5 4∼M8 12 25 52 14 23.3 20.1 11.3 8.3 25 10 -
2P-05  M12×1.75 4∼M8 14 32 62 14 30.4 27.2 13.5 6 25 10 -
2P-06 A5 M16×2 6∼M10 14 14 39 73 20 37.8 33.5 18 7.5 31 12 3∼M6
2P-08 A5 M20×2.5 6∼M12 20 17 41 95 25 46.3 41.9 22.3 11.8 35 14 6∼M10
2P-08 A6 M20×2.5 6∼M12 20 18 41 95 25 46.3 41.9 22.3 11.8 35 14 3∼M6
2P-10 A6 M20×2.5 6∼M16 18 18 46 110 30 51.1 46.7 30.8 11.3 40 16 6∼M12
2P-10 A8 M20×2.5 6∼M16 18 25 46 30 30 51.1 46.7 30.8 11.3 40 16 3∼M8
2P-12 A8 M20×2.5 6∼M16 22 25 54 130 30 61 55.8 48.8 12.3 50 18 3∼M8
2P-15 A11 M30×3.5 6∼M20 30 33 63 165 43 77.5 69.5 48.8 23.3 62 25 3∼M10
