闭环回路超高响应比例流量阀
详情介绍
液压
| 工作介质 | 液压油需符合DIN51 524...535 | ||||
| 粘度推荐值 | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S |
| 粘度最大允许值 | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S |
| 工作介质温度 | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ |
| 过滤精度 与工作可靠性及使用寿命相一致 |
允许污染等级按NAS 1638 | 采用过滤器βx=75 | |||
| 8 | 8 | 8 | X=10 | X=10 | |
| 9 | 9 | 9 | 20 | 20 | |
| 10 | 10 | 10 | 25 | 25 | |
| 正常流量(在△P=0.5MPA) | 16ℓ/min | 32ℓ/min | 63ℓ/min(单位流量) | ||
| 最高工作压力 | 油口P.A.B.：31.5Mpa 油口T ：25.0Mpa 油口L ：≤0.2Mpa | ||||
特性概述
| 结构 | 滑轴式 |
| 作动方式 | 比例电磁铁，带位置控制 |
| 安装方式 | 板式，规格ISO 05 (ISO 4401-05+L泄油口) |
| 安装位置 | 水平装置较佳 |
| 环境温度 | -20~+50℃ |
电气
| 承载率 | 100% |
| 防护等级 | 符合IP 65 DIN 40 050和IEC 14 434/5 |
| 线圈接线方式 | DIN 43 650/ISO 4400 |
| 位置感应器连接方式 | 专用连接器 |
| 线圈电流 | 3.72A max. |
| 线圈电阻R20 | 2.5Ω |
| 功率消耗 | 62VA max |
静态/动态 性能
| 迟滞 | ≤0.3% | |
| 重复精度 | ≤0.2% | |
| 适应时间 | 100%指令讯器响应时间 | ≈23ms |
| 10%指令讯器响应时间 | ≈13ms | |

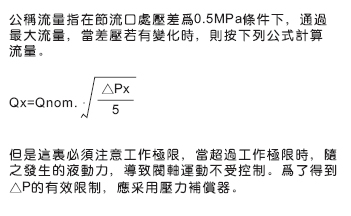

公称流量
型号说明
| 系列号码 | 最高工作压力MPa | 流量 ℓ/min P=0.5MPa |
线圈耗电功率A/VA max | 重量Kg |
| QPG-03-16 | P.A.B: 31.5 T: 25 L:≤0.2 |
16 | 3.72/62 | 6.15 |
| QPG-03-32 | 32 | 3.72/62 | 6.15 | |
| QPG-03-63 | 63 | 3.72/62 | 6.15 |

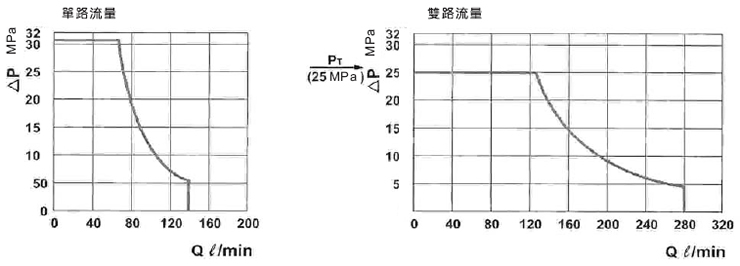

工作极限

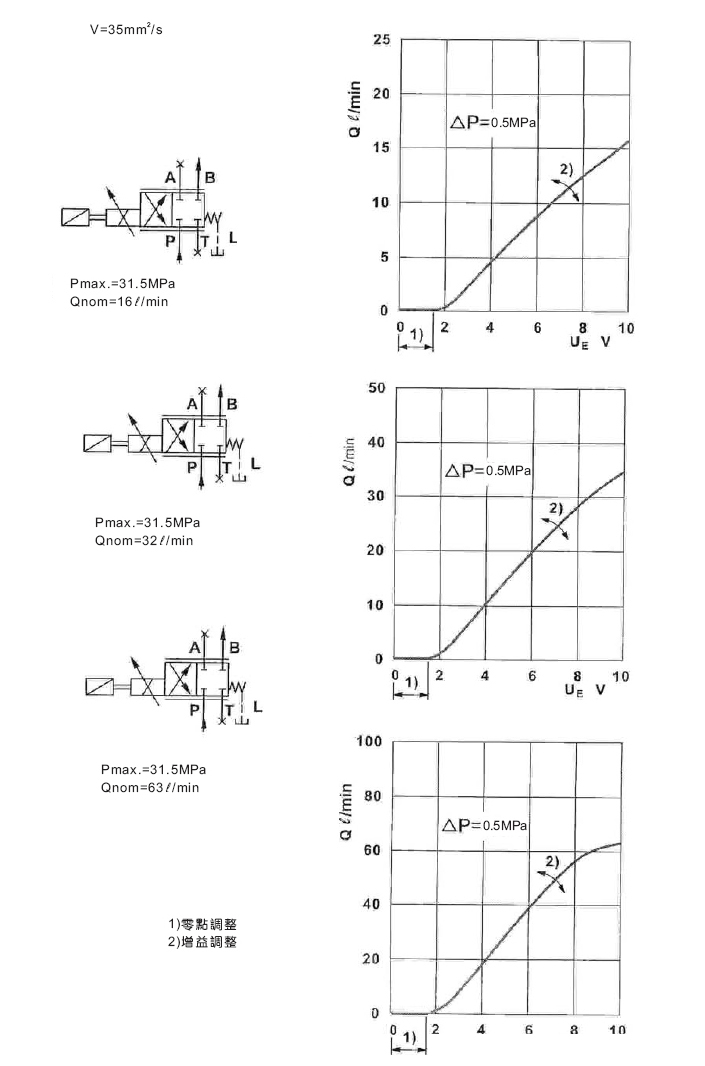

特性曲线

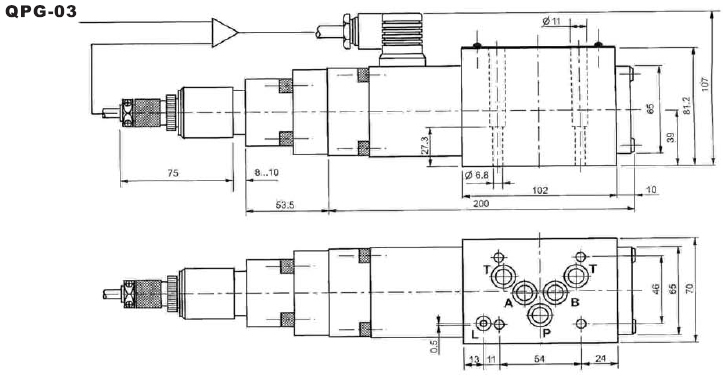

尺寸图

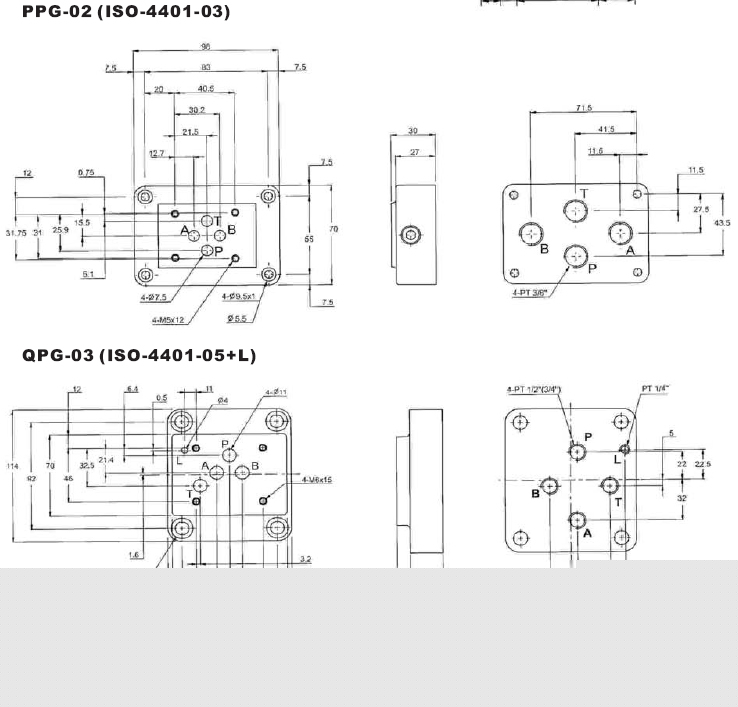

底板尺寸图
产品型号
上一个产品：例阀控制器下一个产品：闭环回路超高响应比例压力阀
