例阀控制器

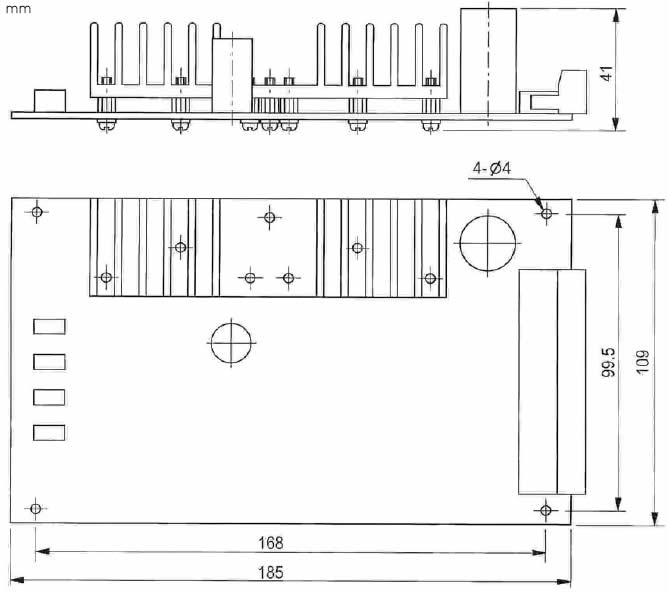

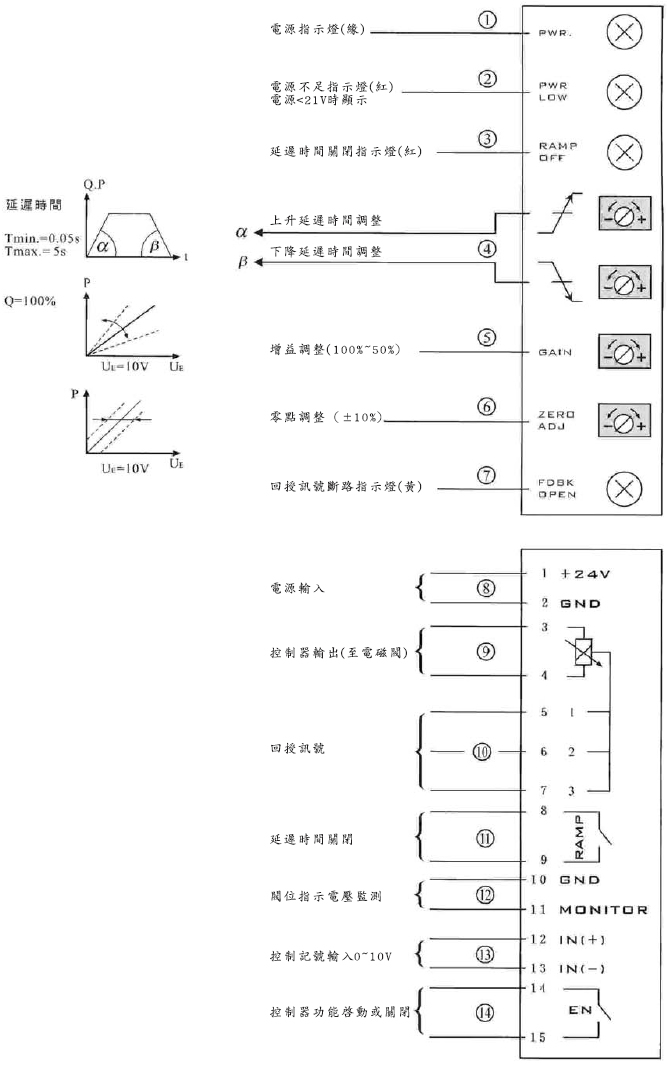

1、电源指示灯（绿）：当接上+24VDC的电源后再将接线圈中的14、15短路启动后则此指示灯亮起表示可工作。
2、电源不足指示灯(红)：当+24V的电压低于21V时指示灯就会亮起警示，此时控制器无法正常工作。
3、延迟时间关闭指示灯（红）：当接线的8和9短路时则指示灯将亮起表示不使用延迟的功能。
4、上升延迟时间调整；下降延迟时间调整：接线圈中的8和9开路时才可使用。向右转为增加延迟时间（最大可延迟5秒）向左转为减少延迟时间（最小为0.05秒）；正常使用时为向左转到底。
5、增益调整（100%～50%）：“+”为增加放大的倍率（最大100%）；“-”为减少放大的倍率（最小为50%）。
6、零点调整（±10%）：调整电磁阀零点与输入讯号零点，二者之间的偏移量。“+”为提高零点；“-”为降低零点。
7、回受讯号断路指示灯（黄）：当指示灯亮起时表示电磁阀的回受线路有问题，请检查线路是否有接妥。
8、电源输入：控制器电源输入端。
9、控制器输出（至电磁阀）：提供电磁阀所需要的电能。
10、回受讯号：将电磁阀位移的状况回受至控制器以得到精确的控制。
11、延迟时间关闭：将8和9短路则不使用延迟功能。
12、阀位指示电压监测：显示阀门开关之大小，以0～10V比例显示阀门全开到全关或全关到全开之实际位置。。
13、控制讯号输入（0～10V）：输入电磁阀动作的电压讯号。
14、控制器功能启动或开关：开路为待机状态；闭路为动作状态。
