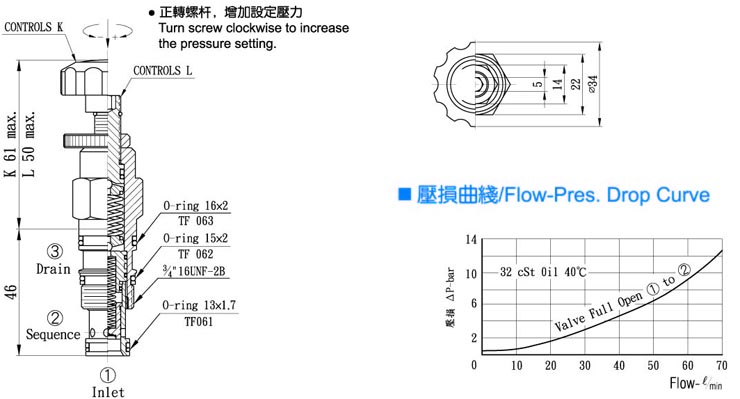

螺纹式插装顺序阀-引导、平衡滑柱型

●导引油液由1口到3口,工作压力在1口,出口压力在2口。
●迟滞小于±1%。
●快速反应,响应时间10ms。
●Pilot flow port 1 to port 3,operated pressure at port 1,out port pressure at port 2
●Hysteresis is less than ±1%
●Fast acting10ms response time
注:阀孔型号:Valve Cavity:C063
成型刀具 Cavity Tools:CTD6-D.CTD6-R
请参阅 Reference P98

型号 Model	阀系说明 Description	额定流量 Rated Flow	最高压力 Max.pressure	重量 Weight
CSV-063	引导型 Pilot operated 平衡滑柱式 Balanced spool	50ℓ/min	315bar	K:0.17Kg L:0.14Kg

CSV	063	L	10	N
系列编号： 顺序阀 Series No. Sequence Valves	阀孔型号 Cavity Size	调整方式 Controls L-螺杆调整 Standard Screw Adjustment K-旋钮调整 Hand Knob & Locknob Adj.	压力调整范围 Adjustment Ranges. 10-5 to 100 bar. 20-7 to 210 bar.	油封材质 Seals:N-丁腈橡胶 Buna N. V-氟橡胶 Viton.
