联轴器

详情介绍

橡胶型联轴器
特性

1、本连轴器采用铸件及橡胶组合而成。
2、加工装配容易，且可调整偏心度范围高。
  型号说明
NM -97
系列号码 规格
NM橡胶型联轴器 请参照规格尺寸表

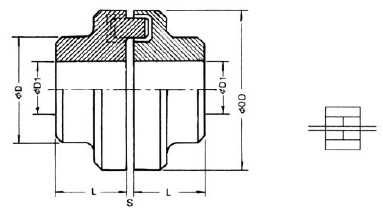

  尺寸图
  规格表
型号 适用马力HP 纽力 最大转速 轴径范围 尺寸表 重量Kg
一般 最大 最小 最大 D ØD ØL S
NM-50 0.5 13 23 13,500 7 19 33 50 25 2.0+0.5 0.48
NM-67 1.0 22 40 10,000 9 28 46 67 30 2.5+0.5 1.02
NM-82 2-3 50 90 8,000 10 32 53 82 40 3.0+1.0 0.88
NM-97 5-7.5 105 190 7,000 12 42 69 97 50 3.0+1.0 3.54
NM-112 10-15 167 300 6,000 14 48 79 112 60 3.5+1.0 5.4
NM-128 20 267 480 5,000 18 55 90 128 70 3.5+1.0 8.1
NM-148 30 417 750 4,000 22 65 107 148 80 3.5+1.0 13.5
NM-168 50 695 1250 4,000 28 75 126 170 90 3.5+1.5 19.3
NM-194 75 1120 2000 3,000 32 85 140 194 100 3.5+1.5 26.3
NM-214 100 1670 3000 3,000 45 95 157 214 110 4.0+2.0 35.7
NM-240 125 2670 4800 2,000 60 110 179 240 120 4.0+2.0 46.7
NM-265 150 4170 7500 2,000 70 120 198 265 140 5.5+2.0 66.3


玻璃纤维联轴器

型号说明
DC -28
系列号码 最大轴径
DC玻璃纤维联轴器 28：28mm

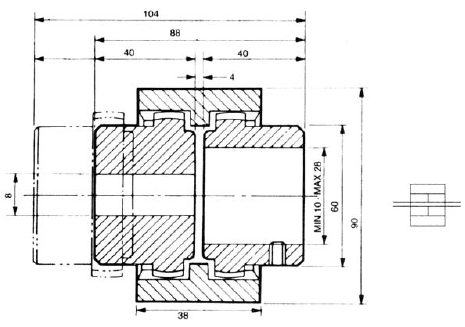

  尺寸图
  规格表
型号 适用马力
HP		 最大转速
(rpm)		 轴径范围
(mm)		 重量
Kg
DC-28 1 5000 10～28 0.4


链条型联轴器
特性
1、本连轴器采用双链条结构。
2、可调整偏心度范围高。
3、可高速、稳定的传达动力，排除热量。
  型号说明
OK -4012
系列号码 最大轴径
OK链条型联轴器 请参照规格尺寸表
  尺寸图
  规格表
型号 适用马力HP 轴径范围mm 尺寸表mm 重量Kg
最小 最大 L I DH D A B 连接体 外壳
OK-4012 1 11 22 80 36 35 61 75 75 0.8 0.3
OK-4016 2-3 15 30 80 36 50 77 92 75 1.4 0.4
0K-5016 5 15 40 100 45 60 96 111 85 2.6 0.6
OK-5018 7.5-10 19 45 100 45 70 106 122 85 3.5 0.7
OK-6018 15-20 22 55 120 54 85 128 142 106 6.2 1
OK-6022 30 25 75 120 54 110 152 167 106 9.8 1.2
OK-8018 40 30 78 150 67 115 170 186 130 13.9 2.3
OK-8022 35 30 95 150 67 140 202 220 130 20.2 2.4
OK-10020 75 35 110 201 91 160 228 248 152 34 3.2
OK-12018 100 48 120 261 119 170 252 305 180 51 5.6
OK-12022 125 58 150 261 119 210 300 355 180 65 7.1

产品型号
