压力继电器系列1
详情介绍
特性
此阀内藏微动开关，感应来自液压系统的压力，传达电气信号给电磁换向阀或电气马达，使其改变切换方向或警告关闭油路，以达到系统安全的效果。
液压符号 JPS

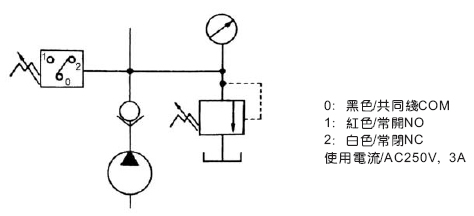

回路应用

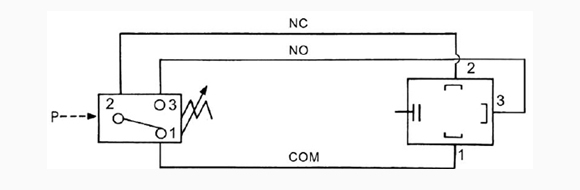

压力与压力开关接点之关系图
型号说明
| JCS | -02 | P | -NL |
| 系列号码 | 规格 | 作动形式 | 使用压力范围 MPa |
| 压力继电器 配管式：JCD、JCS、JPS |
02： 1/4" | P：P孔 A：A孔 B：B孔 W：A.B孔 |
HM：3∼21 L： 2.5∼6 LL： 0.5∼6 S： 0.4∼2.6 N： 3∼21 NL： 2.5∼6 |
| 叠加式：MJCS | 02： 1/4" 或03： 3/8" 控制孔： P、A、B、W |
规格表
| 型号 | 使用压力范围 MPa |
最高使用压力MPa | 重量Kg |
| JCD-02S | 0.4-0.6 | 7 | 0.8 |
| JCS-02N | 3-21 | 21 | 1.0 |
| JCS-02NL | 2.5-6 | 21 | 1.0 |
| JCS-02NLL | 0.5-6 | 7 | 1.0 |
| JPS-02HM | 3-21 | 21 | 1.45 |
| JPS-02L | 2.5-6 | 21 | 1.45 |
| JPS-02LL | 0.5-6 | 7 | 1.45 |
| MJCS-02P-N | 3-21 | 21 | 1.8 |
| MJCS-02A-N | 3-21 | 21 | 1.8 |
| MJCS-02B-N | 3-21 | 21 | 1.8 |
| MJCS-02W-N | 3-21 | 21 | 2.5 |
| MJCS-02-P-L | 2.5-6 | 7 | 1.8 |
| MJCS-02-A-L | 2.5-6 | 7 | 1.8 |
| MJCS-02-B-L | 2.5-6 | 7 | 1.8 |
| MJCS-02-W-L | 2.5-6 | 7 | 2.5 |
| MJCS-02P-LL | 0.5-6 | 7 | 1.8 |
| MJCS-02A-LL | 0.5-6 | 7 | 1.8 |
| MJCS-02B-LL | 0.5-6 | 7 | 1.8 |
| MJCS-02W-LL | 0.5-6 | 7 | 2.5 |
| MJCS-03P-N | 3-21 | 21 | 2.8 |
| MJCS-03A-N | 3-21 | 21 | 2.8 |
| MJCS-03B-N | 3-21 | 21 | 2.8 |
| MJCS-03W-N | 3-21 | 21 | 3.5 |
| MJCS-03P-L | 2.5-6 | 7 | 2.8 |
| MJCS-03A-L | 2.5-6 | 7 | 2.8 |
| MJCS-03B-L | 2.5-6 | 7 | 2.8 |
| MJCS-03W-L | 2.5-6 | 7 | 2.5 |
| MJCS-03P-LL | 0.5-6 | 7 | 2.8 |
| MJCS-03A-LL | 0.5-6 | 7 | 2.8 |
| MJCS-03B-LL | 0.5-6 | 7 | 2.8 |
| MJCS-03W-LL | 0.5-6 | 7 | 3.5 |

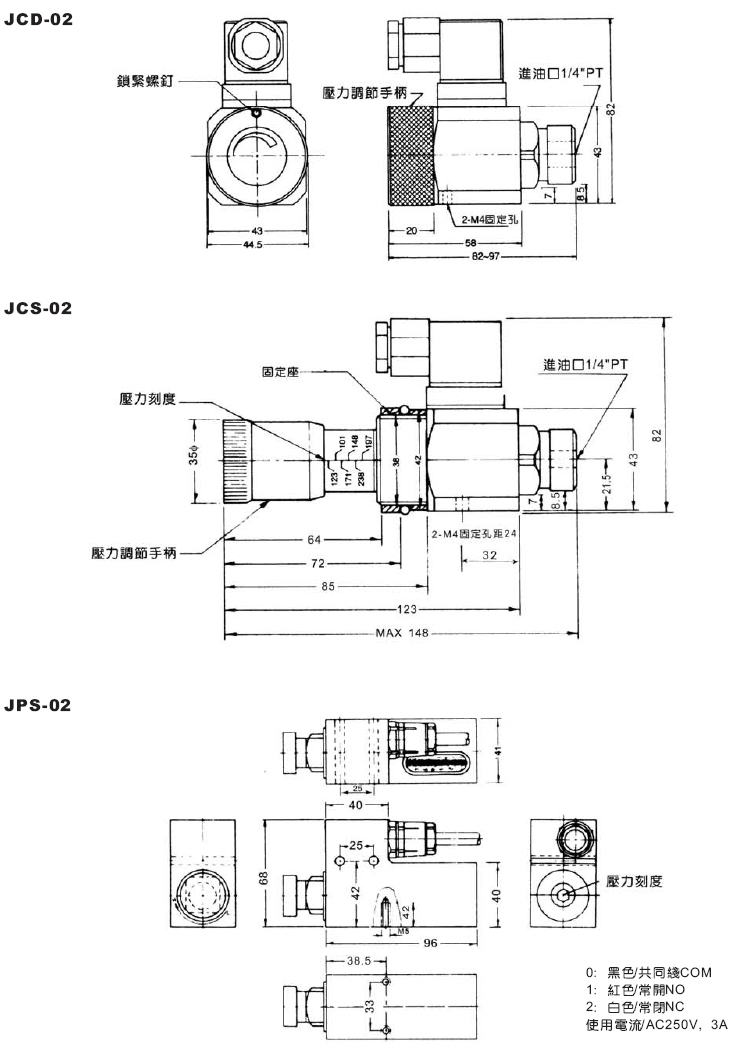

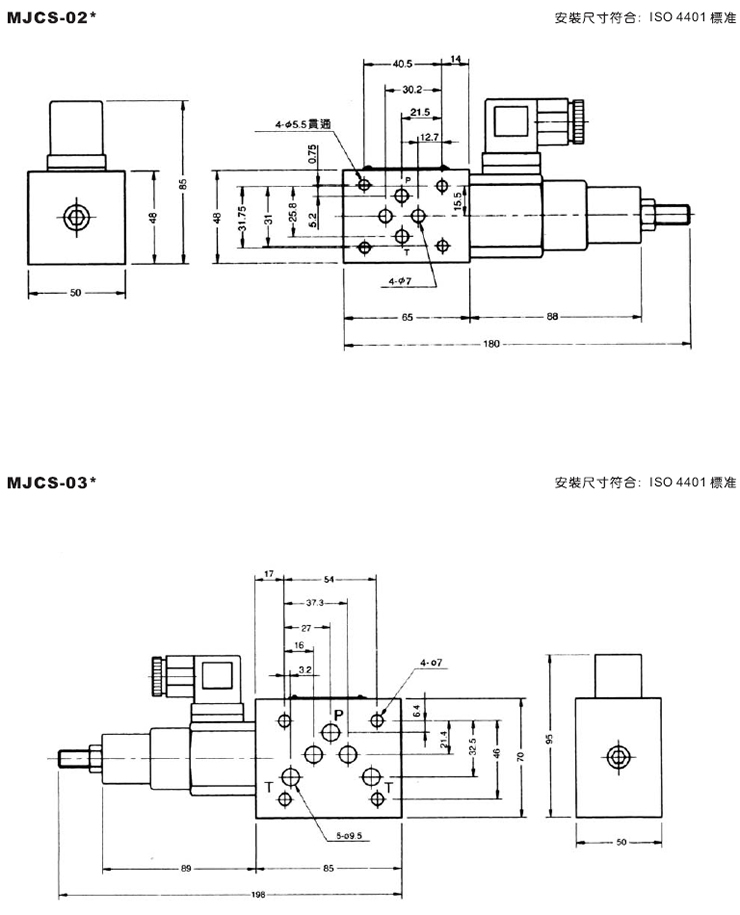

尺寸图
产品型号
