风冷机ACE系列
详情介绍
型号说明
| ACE | 2 | M1 | 01 | 40 |
| 系列号码 | 型号 | 风扇 | 电压 | 风扇 |
| 铝质风冷却器 | 1 2 3 4 5 6 7 8 | 1：1个电机 2：2个电机 | 01-110VAC 02-02-220VAC 03-03-12VAC 04-24VAC | ACE1： 32 ACE2： 40 ACE3： 65 ACE4： 65 ACE5： 100 ACE6： 200 ACE7： 100 ACE8： 200 |
规格表
| 型号 | 牙口ZG | 通过量ℓ/min | 工作压力MPa | 最高压力MPa | 风扇功率W |
| ACE1-M2 | M18*1.5 | 10 | 2.0 | 2.5 | 30 |
| ACE2-M2 | M18*1.5 | 20 | 2.0 | 2.5 | 40 |
| ACE3-M1 | M18*1.5 | 25 | 2.0 | 2.5 | 65 |
| ACE4-M1 | M22*1.5 | 30 | 2.0 | 2.5 | 65 |
| ACE5-M1 | M27*1.5 | 55 | 2.0 | 2.5 | 100 |
| ACE6-M1 | M27*2 | 100 | 2.0 | 2.5 | 200 |
| ACE7-M1 | M33*2 | 120 | 2.0 | 2.5 | 100 |
| ACE8-M1 | M33*2 | 160 | 2.0 | 2.5 | 200 |
特性
1、ACE铝制空气冷却器采用世界先进的同步分层流动散热技术，利用薄壁管间的特殊波浪状散热暨片，极大的增加了油与空气接触的面积，使高温的油充分的释放热量，并减少背压的产生。
2、ACE铝制空气冷却器以最小的体积，发挥最大的热交换效益。
3、传统冷却器使用圆型油管的设计，使得油液成U行流向，增加背压。减少空气接触的面积，从而降低了热交换率。
4、冷却器由铝板制成最大工作压力2.0MPa，体积小、重量轻安装容易、维修简单
适用范围工作压力2MPa，流量10ℓ/min-200ℓ/min，适用于变量泵的泄油冷却。 2、ACE铝制空气冷却器以最小的体积，发挥最大的热交换效益。
3、传统冷却器使用圆型油管的设计，使得油液成U行流向，增加背压。减少空气接触的面积，从而降低了热交换率。
4、冷却器由铝板制成最大工作压力2.0MPa，体积小、重量轻安装容易、维修简单

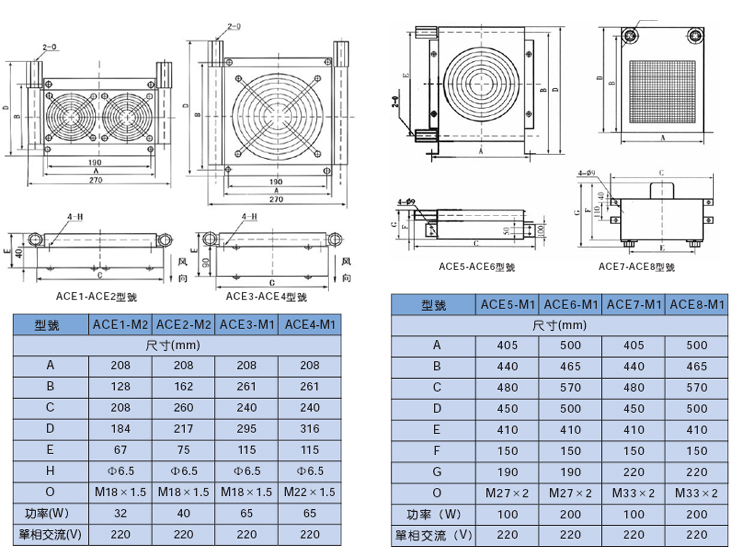

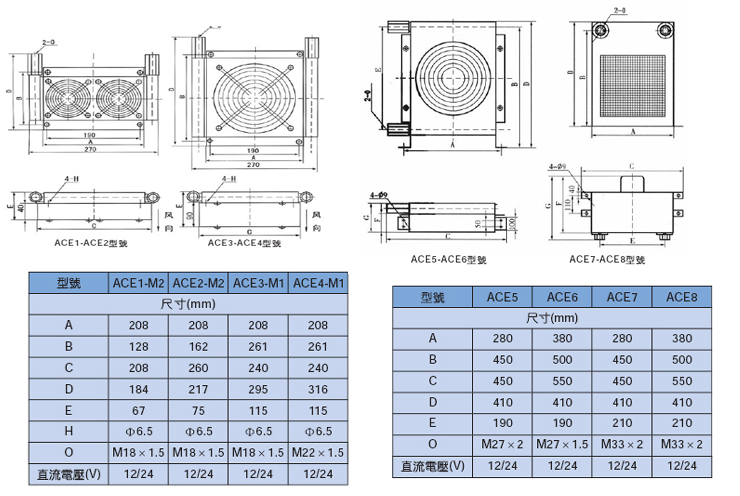

外形尺寸图

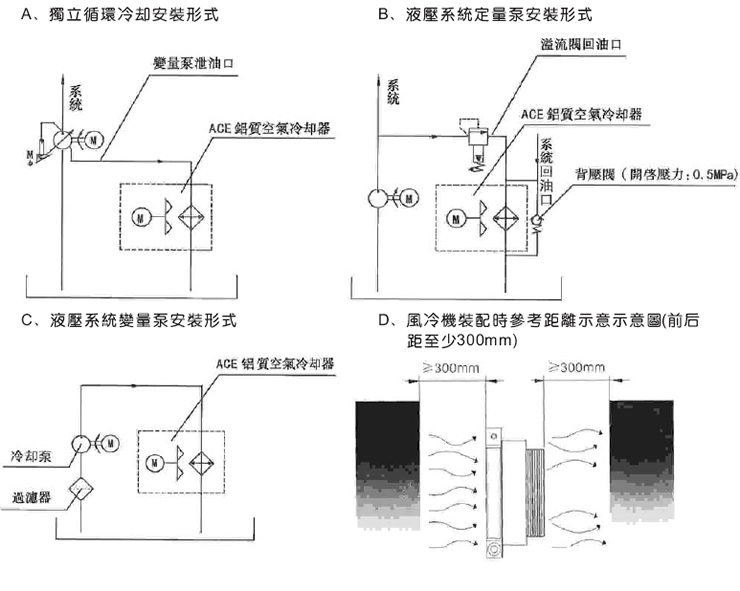

安装示意图

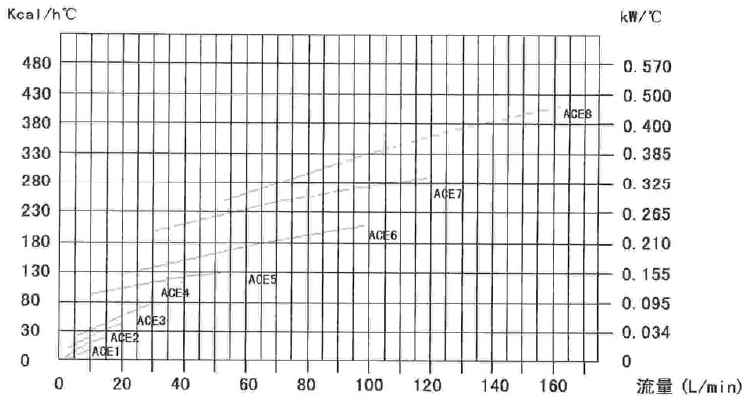

性能曲线图
