双联定量叶片泵(低噪音高压改良型)
详情介绍
产品特点
1、此系列是由两个高压叶片泵所组成，针对液压回路同时进行两个动作所需双液压泵而设计。单一吸油口，节省管道，使用方便，降低成本。
备注： 1、其他详细规格请参照VQ15、25、35规格表 。 2、为降低噪音，大排量泵建议使用较低转速 （1200rpm）。 3、标*号者为：大排量泵最高使用压力为17.5MPa。 4、VQ125=VQ25+PV2R1；VQ225=VQ25+VQ25；VQ315=VQ35+PV2R1；VQ325=VQ35+VQ25；VQ425=VQ45+VQ25。 5、SVQ215=SVQ25+VQ15；SVQ435=SVQ45+SVQ35。
型号说明
|
VQ215 |
-22 | +11 | R | -F | -R | X | ||
| 型号说明 | 大泵 排量 |
小泵 排量 |
旋转方向（从轴端看） | 安装方式 | 吸油口方向 | 大泵出口方向 （从轴端看） |
小泵出口方向 （从轴端看） | |
| 双联定量叶片泵 （高压型） |
参照规格表 |
参照规格表 |
R:顺时针方向 （标准） L:逆时针方向 |
F：法兰式 L：脚座式 |
无标记：向上 （标准） D：向下 R：向右 L：向左 |
无标记：向上 （标准） D：向下 R：向右 L：向左 |
SVQ系列 无标记：左上45° （标准） X：右上45° Y：右下45° Z：左下45° |
VQ系列 向上（标准） D：向下 R：向右 L：向左 |
规格表
| 型号 |
最高使 |
小流量泵排量 mℓ/rev |
大流量泵排量 mℓ/rev |
转数r/min | 重量kg | ||
| 最低 | 最高 | 法兰型 | 脚座式 | ||||
| VQ215 | 21.0 | 08、11、14、17、 19、23、26、31 |
18、22、26、32、38、 43、52、60、65、75 |
600 | 1800~1200 | 25 | 30 |
| VQ315 | 21.0 (*17.5) |
28、11、14、17、 19、23、26、31 |
52、60、65、76、 82、88、94、108 （*116、123） |
600 | 1800~1200 | 45 | 55 |
| VQ225 | 24.5 | 18、22、26、32、38、 43、52、60、65、75 |
18、22、26、32、38、 43、52、60、65、75 |
600 | 1800~1200 | 31 | 36 |
| VQ325 | 21.0 (*17.5) |
18、22、26、32、38、 43、52、60、65、75 |
52、60、65、76、 82、88、94、108 （*116、123） |
600 | 1800~1200 | 51 | 61 |
| VQ425 | 17.5 | 18、22、26、32、38、 43、52、60、65、75 |
136、156、189、 216、237 |
600 | 1800~1200 | 58 | 64 |
| SVQ215 | 21.0 | 08、11、14、17、 19、23、26、31 |
18、22、26、32、38、 43、52、60、65、75 |
600 | 1800~1200 | 30 | 35 |
| SVQ435 | 17.5 | 60、66、76、82、88、 94、108、116、125 |
136、156、189、 216、237 |
600 | 1800~1200 | 65 | 75 |

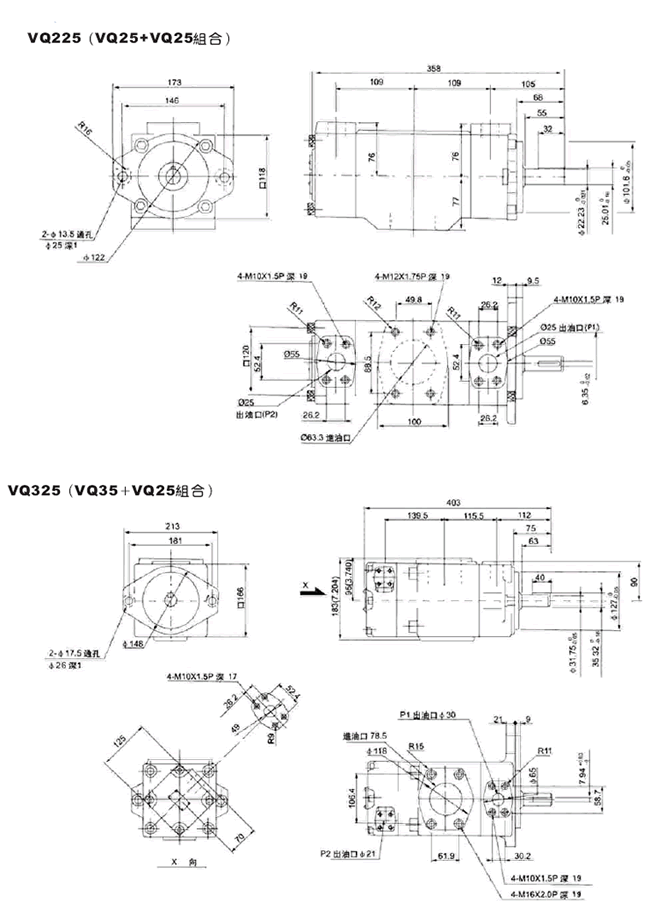

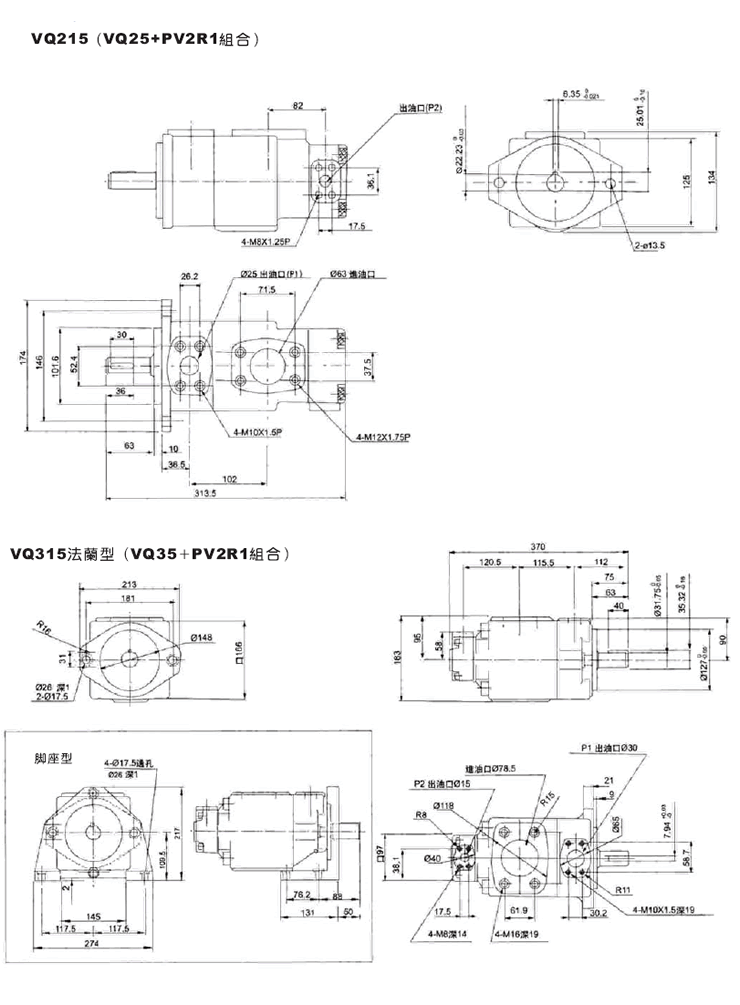

尺寸图
产品型号
