重型油压缸
详情介绍
型号说明
| HOB | R | D | 63 | 100 | 25 | LB | +Y | ||
| 系列号码 | 控制型式 | 缓冲型式 | 缸内径 | 行程 | 轴心 | 缸体固定型式 | 轴心固定型式 | ||
| HOB： 标准型 HOD： 双轴型 | 无标记： 不附磁石 R： 内附磁石 | 无记号： 无 D： 双侧 F： 前盖侧 B： 后盖侧 | 30 40 50 63 80 100 125 150 180 200 | 50、100、 150、200、 250、300、 350、400、 450、500、 600、700、 800、900、 1000 | 标准 25 30 35 40 50 60 80 100 100 | 最大 - 35 40 50 60 80 100 120 120 | 标准 18 25 35 40 50 60 80 100 100 | FA：前法兰型 FB：后法兰型 LB：脚座型 TC：耳轴型 CA：单耳型 CB：双耳型 CBP：CB附PIN CAB：CA+P+CB | Y：Y型接头 YP：Y附PIN I：I型接头 KG：浮动接头 PHS：鱼眼接头 T：T型接头 H：焊套接头 A：可调螺帽 |
| 无记号：标准轴心 | |||||||||
特性资料
| 油压缸内径(mm) | 40 | 50 | 63 | 80 | 100 | 125 | 150 | 180 | 200 |
| 工作媒介 | 以滤清之标准液压油 | ||||||||
| 缸管材质 | 炭钢/白铁/AL Tubre A6063 TDS-T5 | ||||||||
| 使用压力范围（MPa） | 0.3-7()3-70kg/cm平方 | ||||||||
| 使用温度范围（度） | -10~+60 | ||||||||
| 使用速度范围（mm/sec） | 8~300 | ||||||||
| 标准活塞长度（PM） | 25 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| 行程于1501~2500mm间活塞长度（PM） | 30 | 35 | 35 | 50 | 60 | 70 | 60 | 70 | 70 |
| 行程于2501~4000mm间活塞长度（PM） | 120 | 140 | 140 | 150 | 180 | 180 | 180 | 200 | 200 |

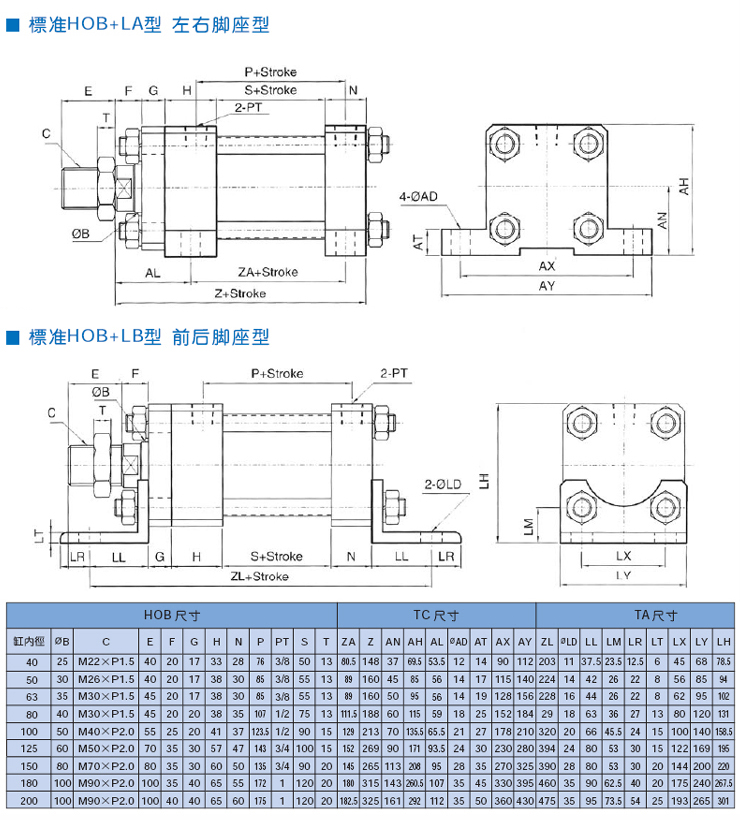

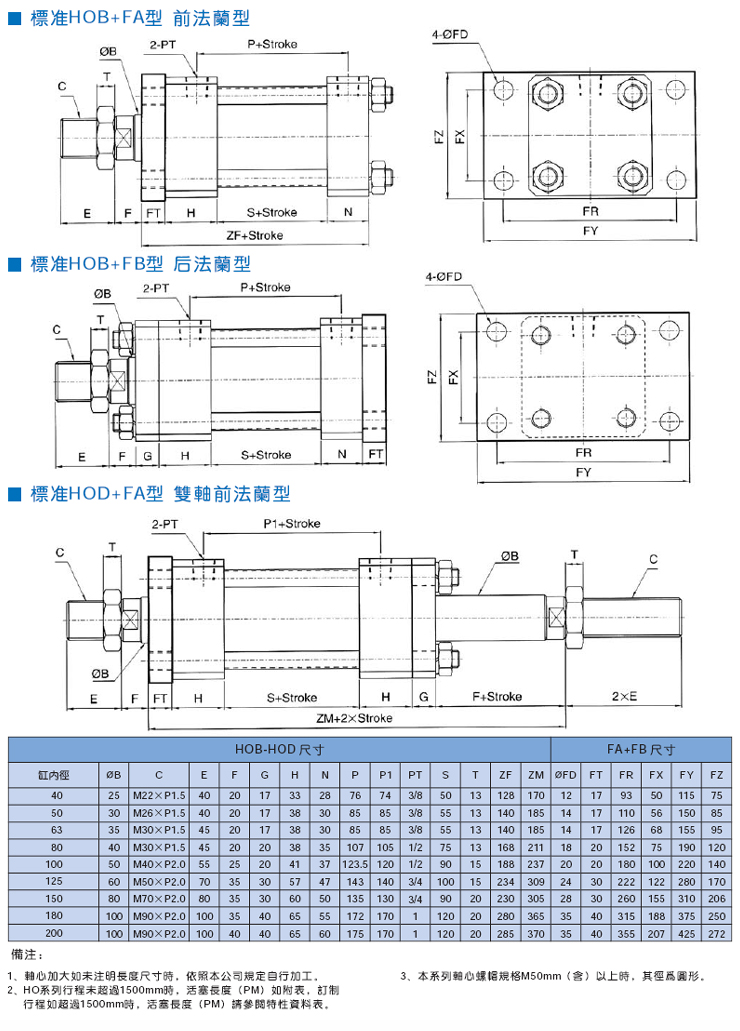

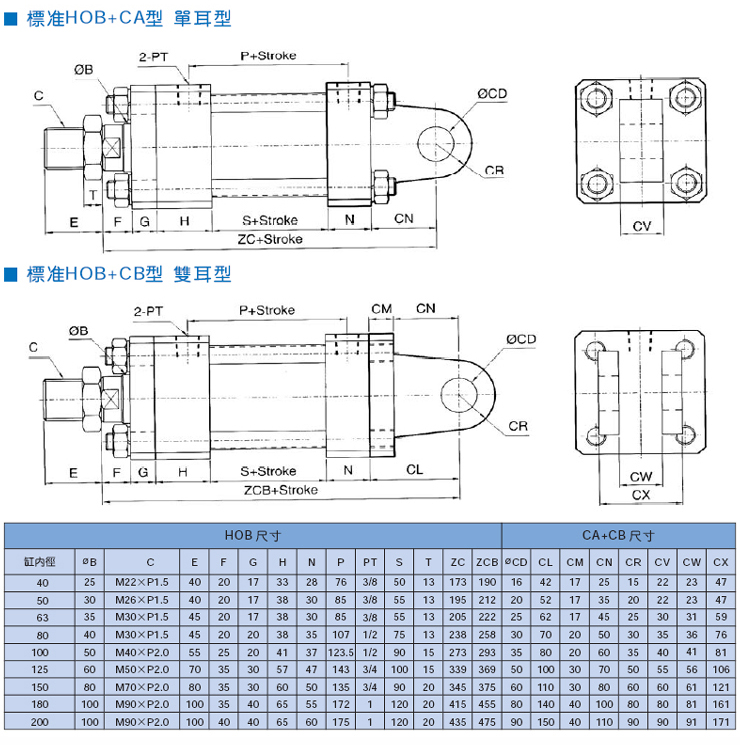

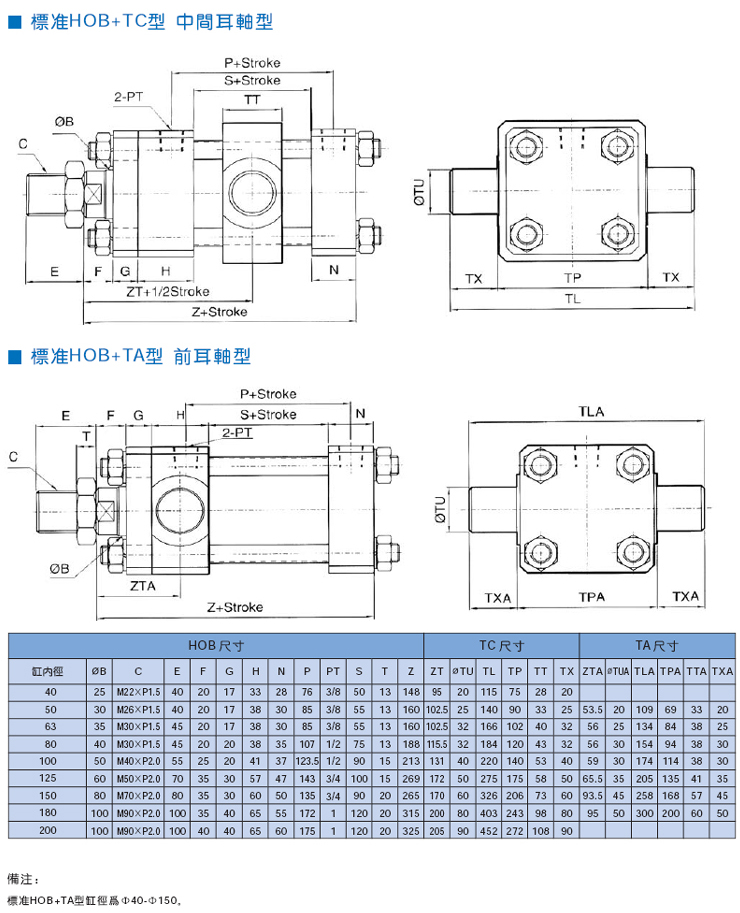

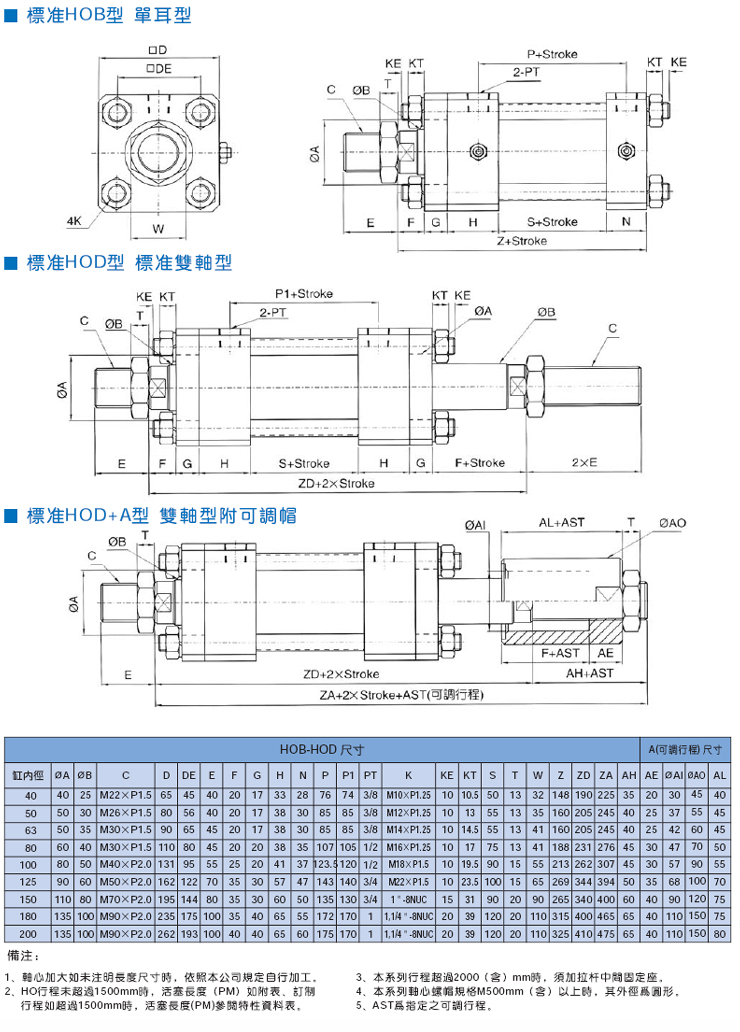

尺寸图
产品型号
