双联变量叶片泵
详情介绍
产品特点
1、由两个变量叶片泵结合一体，使用共同的驱动轴。
2、双联变量泵由一电机驱动，减少装配空间。
3、可同时供应不同回路的压力及流量。
4、装配容易，可直结电机组成电机泵结合。
2、双联变量泵由一电机驱动，减少装配空间。
3、可同时供应不同回路的压力及流量。
4、装配容易，可直结电机组成电机泵结合。
型号说明
| VD1D1 | -3030 | -A2 | A2 | F |
| 型号说明 | 排量 mℓ/rev | 前泵压力调整范围 MPa | 后泵压力调整范围 MPa | 安装方式 |
| 双联变量叶片泵 |
参照规格表 |
参照规格表 | 参照规格表 | F：法兰式 L：脚座式 |
规格表
| 型号 | 最高使用压力 MPa | 排量 mℓ/rev | 流量（无负荷ℓ/min） | 压力调整范围 MPa | 转数 rpm | 重量 kg | |||
| 1500rpm | 1800rpm | 最大 | 最小 | 法兰型 | 脚座式 | ||||
| VA1A1-0808F-A* | 7 | 4.4+4.4 | 6.7+6.7 | 8+8 | A1：0.8∼2.0 A2：1.5∼3.5 A3：3.0∼7.0 |
1800 | 800 | 9.0 | 10.0 |
| VA1A1-1212F-A* | 7 | 6.7+6.7 | 10.0+10.0 | 12+12 | 1800 | 800 | 9.0 | 10.0 | |
| VA1A1-1515F-A* | 7 | 8.3+8.3 | 12.5+12.5 | 15+15 | 1800 | 800 | 9.0 | 10.0 | |
| VB1B1-2020F-A* | 7 | 11.1+11.1 | 16.7+16.7 | 20+20 | 1800 | 800 | 9.5 | 10.5 | |
| VB1B1-2424F-A* | 7 | 13.3+13.3 | 20.0+20.0 | 24+24 | 1800 | 800 | 9.5 | 10.5 | |
| VD1D1-2525F-A* | 7 | 13.9+13.9 | 20.8+20.8 | 25+25 | 1800 | 800 | 17.0 | 20.0 | |
| VD1D1-3030F-A* | 7 | 16.7+16.7 | 25.0+25.0 | 30+30 | 1800 | 800 | 17.0 | 20.0 | |
| VE1E1-4040F-A* | 7 | 22.2+22.2 | 33.3+33.3 | 40+40 | 1800 | 800 | 18.0 | 21.0 | |
| VE1E1-4545F-A* | 7 | 25.0+25.0 | 37.5+37.5 | 45+45 | 1800 | 800 | 18.0 | 21.0 | |

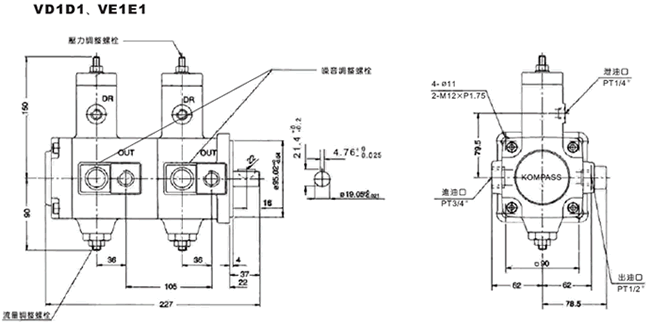

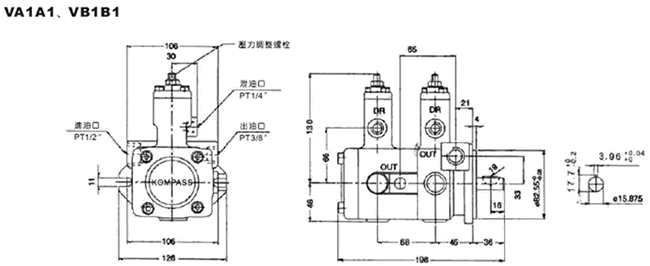

尺寸图
产品型号
