双杆式回转油压缸
详情介绍
产品特点：
短形，轻量，双杆型回转油压缸.
泄油孔配管务必单独接会油压槽，以避免产生背压。
规格型号：
| 型号\规格 | 活塞面积cm² | 行程mm | 最高使用回 转数 r.p.m |
最高使用压力 MPa kgf/cm² |
GD² kg.m² | 重量kg | |||
| 押侧 | 拉侧 | ||||||||
| A | B | A | B | ||||||
| RD-120N | 122.7 | 126.1 | 116.1 | 113.1 | 20 | 5000 | 3.0(30) | 0.14 | 11.2 |
| RD-125N | 122.7 | 126.1 | 116.1 | 113.1 | 25 | 5000 | 3.0(30) | 0.15 | 11.4 |

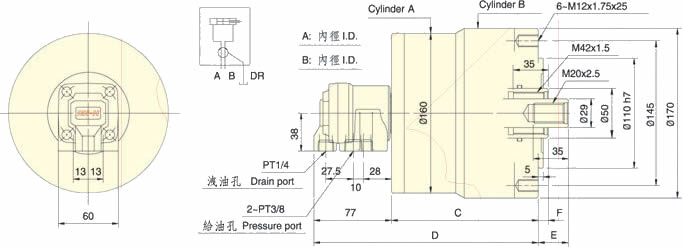

外形尺寸：
| 型号\寸法 | A | B | C | D | E | F | ||
| max. | min. | max. | min. | |||||
| RD-120N | 130 | 125 | 137 | 214 | 60 | 40 | 35 | 15 |
| RD-125N | 130 | 125 | 147 | 224 | 55 | 30 | 35 | 10 |
