短形注水型回转油压缸
详情介绍
产品特点：
1、高速，注水型回转油压缸.可经由后端回转继手供给切削水。
2、安装时可由后端锁固之。
3、泄油孔配管务必单独接会油压槽，以避免产生背压。
规格型号：
| 型号\规格 | 活塞面积cm² | 行程mm | 最高使用回转数 r.p.m |
最高使用压力 MPa kgf/cm² |
注水部最高使用 压力MPa kgf/cm² |
GD² kg.m² | 重量kg | |
| 押侧 | 拉侧 | |||||||
| RL-75N | 42.6 | 37.1 | 15 | 6000 | 4.0(40) | 3.5(35) | 0.01 | 3.0 |
| RL-100N | 77.0 | 71.5 | 20 | 6000 | 4.0(40) | 3.5(35) | 0.04 | 4.6 |
| RL-125N | 121.2 | 113.1 | 25 | 6000 | 4.0(40) | 3.5(35) | 0.06 | 7.0 |
| RL-150N | 175.2 | 160.8 | 30 | 5500 | 4.0(40) | 3.5(35) | 0.10 | 9.6 |
| RL-200N | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 3.5(35) | 0.29 | 15.5 |

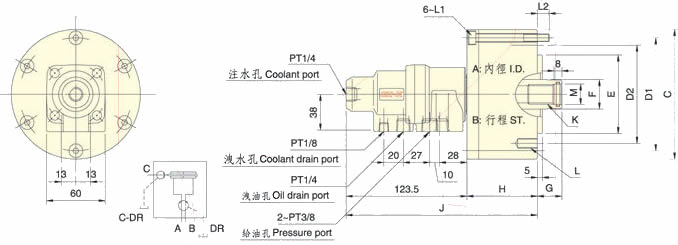

外形尺寸：
| 型号\寸法 | A | B | C | D1 | D2 | E h7 |
F | G | H | J | K | L | L1 | L2 | M H8 | |
| max. | min. | |||||||||||||||
| RS-75N | 75 | 15 | 107 | 90 | 65 | 30 | 45 | 30 | 57 | 180 | M20×35 | 6∼M8×16 | M8×60 | 12 | 21 | |
| RS-100N | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 195 | M20×35 | 6∼M10×20 | M8×75 | 12 | 21 |
| RS-125N | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 205 | M24×45 | 6∼M12×20 | M8×85 | 12 | 25 |
| RS-150N | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 218 | M30×45 | 12∼M12×24 | M10×100 | 16 | 31 |
| RS-200N | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 116 | 241 | M36×60 | 12∼M16×30 | M10×125 | 21 | 37 |
