中实回转空压缸
详情介绍
产品特点：
1、回转阀体与刚体皆采用特殊轻合金制造而成，重量轻.
2、回转阀经过特殊设计，能使压缩空气的消耗量大量节减，充分发挥高经济效益。
规格型号：
| 型号\规格 | 活塞面积cm² | 行程mm | 最高使用回转数 r.p.m |
最高使用压力 kgf/cm² |
GD² kg.m² | 重量kg | |
| 押侧 | 拉侧 | ||||||
| RA-130 | 131.2 | 124.7 | 15 | 5000 | 8 | 0.05 | 5.2 |
| RA-170 | 225.4 | 219.0 | 20 | 5000 | 8 | 0.18 | 8.5 |
| RA-220 | 378.6 | 369.3 | 25 | 4000 | 8 | 0.36 | 14.5 |

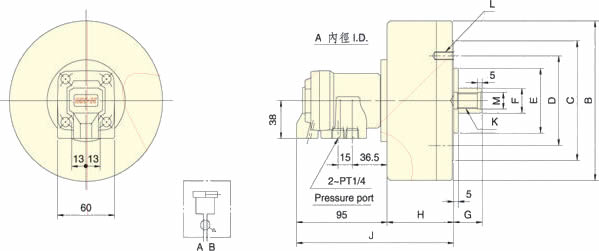

外形尺寸：
| 型号\寸法 | A | B | C | D | E h7 |
F | G | H | J | K | L | M | |
| max. | min. | ||||||||||||
| RA-130 | 130 | 160 | 120 | 90 | 65 | 25 | 45 | 30 | 70 | 165 | M16×30 | 6∼M8×16 | 17 |
| RA-170 | 170 | 200 | 140 | 100 | 80 | 25 | 45 | 25 | 86 | 181 | M16×30 | 6∼M10×18 | 17 |
| RA-220 | 220 | 255 | 170 | 130 | 110 | 30 | 50 | 25 | 91 | 186 | M20×35 | 6∼M12×20 | 21 |
