超短型中空回转油压缸

详情介绍

产品特点：
1、超短,大孔径,全长仅为从来型的2/3.
2、内建逆止阀自锁机构,可防止压力缘故或配管部损伤时确保压力不致遽降，而能持续稳固的夹持工作物。
3、安装时可以由后端锁固之.

型号规格：

型号\规格 活塞面积cm² 行程mm 最高使用回转数r.p.m 最高使用压力kgf/cm² GD² kg.m² 重量kg 总泄露量lit./min.
押侧 拉侧
TK-642 99.1 88.0 15 8000 4.5(45) 0.06 7.8 3.0
TK-646 99.1 88.0 15 8000 4.5(45) 0.06 7.5 3.0
TK-846 135.3 125.0 20 6500 4.5(45) 0.11 12.4 3.9
TK-852 135.3 125.0 20 6500 4.5(45) 0.11 11.8 3.9
TK-1068 179.5 163.0 25 5500 4.5(45) 0.24 17.8 4.2
TK-1075 179.5 163.0 25 5500 4.5(45) 0.24 16.8 4.2
TK-1078 179.5 163.0 25 5500 4.5(45) 0.24 16.8 4.2

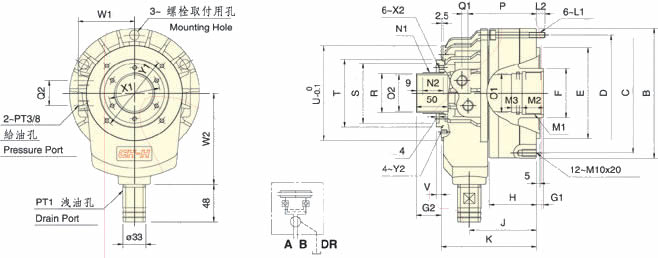

外形尺寸：
型号\寸法 A
内径		 B C D E
H7		 F G1 G2 H J K L1 L2 M1 M2 M3
max. min. max. min.
TK-642 125 156 140 120 65 15 0 40 25 58 85 126 M8×65 15 M55×2 25 13
TK-646 125 156 140 120 65 15 0 40 25 58 85 126 M8×65 15 M55×2 25 13
TK-846 145 185 170 165 130 70 20 0 45 25 67 95 135 M8×70 12 M55×2 30 15
TK-852 145 185 170 165 130 70 20 0 45 25 67 95 135 M8×70 12 M60×2 30 15
TK-1068 175 215 190 160 98 25 0 50 25 73 107 157 M10×80 17 M75×2 35 15
TK-1075 175 215 190 160 98 25 0 50 25 73 107 157 M10×80 17 M85×2 35 15
TK-1078 175 215 190 160 98 25 0 50 25 73 107 157 M10×80 17 M87×2 35 15
型号\寸法 N1 N2 O1
H8		 O2
H8		 P Q1 Q2 R
g7		 S
H7		 T U V W1 W2 X1 X2 Y1 Y2
TK-642 M52×1.5 29 45 42 88 8.5 36 50 76 85 116 6 75 120 64 M6×6 98 M5×6
TK-646 M52×1.5 29 50 46 88 8.5 36 50 76 85 116 6 75 120 64 M6×6 98 M5×6
TK-846 M58×1.5 29 50 46 97 8.5 36 56 85 96 135 7 80 130 73 M6×7 110 M6×6
TK-852 M58×1.5 29 55 52 97 8.5 36 56 85 96 135 7 80 130 73 M6×7 110 M6×6
TK-1068 M86×2 33 70 68 109 12 40 83 108 121 164 7 100 160 98 M6×8 155 M6×8
TK-1075 M86×2 33 80 75 109 12 40 83 108 121 164 7 100 160 98 M6×8 155 M6×8
TK-1078 M86×2 33 83 78 109 12 40 83 108 121 164 7 100 160 98 M6×8 155 M6×8

产品型号
