管式单向节流阀
详情介绍
产品特点
1、铜制本体可耐压25∼30MPa，铜制本体可耐压7MPa，
2、全部经耐压、防漏测试，效果精良。
3、内部加工精密，流量调节速度为线性。
2、全部经耐压、防漏测试，效果精良。
3、内部加工精密，流量调节速度为线性。
使用注意事项
TVL：高敏度适用于风油从动机构，金属圆锯大量采用。
TVH：高回油量（比传统单向节流阀高1.7倍）。以进油方式控制能缩短工时提高产能，适用于弯管机、制鞋机（弹簧不断裂）
TVC：同心度高微调精准，以回油控制为最佳方式。
TVH：高回油量（比传统单向节流阀高1.7倍）。以进油方式控制能缩短工时提高产能，适用于弯管机、制鞋机（弹簧不断裂）
TVC：同心度高微调精准，以回油控制为最佳方式。
型号说明
| TVC | -03 |
| 系列号码 | 称呼口径 |
| 管式单向节流阀系列 TVH TVC TVL |
02 03 04 06 |
规格表
| 型号 | 定格流量 ℓ/min |
最高使用压力 MPa |
口径 | 材料 | 重量Kg |
| TVC-02 | 12 | 25 | PT 1/4" | 六角铜 | 0.3 |
| TVC-03 | 20 | 25 | PT 3/8" | 六角铜 | 0.3 |
| TVC-04 | 30 | 30 | PT 1/2" | 六角铜 | 0.5 |
| TVC-06 | 48 | 30 | PT 3/4" | 六角铜 | 0.8 |
| TVL-03 | 25 | 7 | PT 3/8" | 四角铜 | 0.3 |
| TVH-03 | 25 | 25 | PT 3/8" | 四角铜 | 0.5 |
| TVH-04 | 35 | 30 | PT 1/2" | 六角铜 | 0.8 |

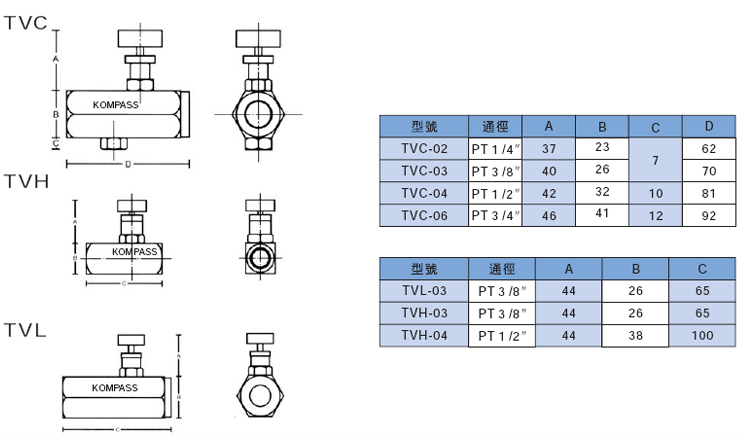

尺寸图
产品型号
