比例阀功率放大器JY-4010系列

1、JY4010型比例阀控制器是一种专门为注塑机设计的比例功率放大器，可分别对力士乐威格士、油研、台湾东锋和机立等厂家的各类电液比例阀进行压力和流量的控制。其性能稳定、可靠性高。

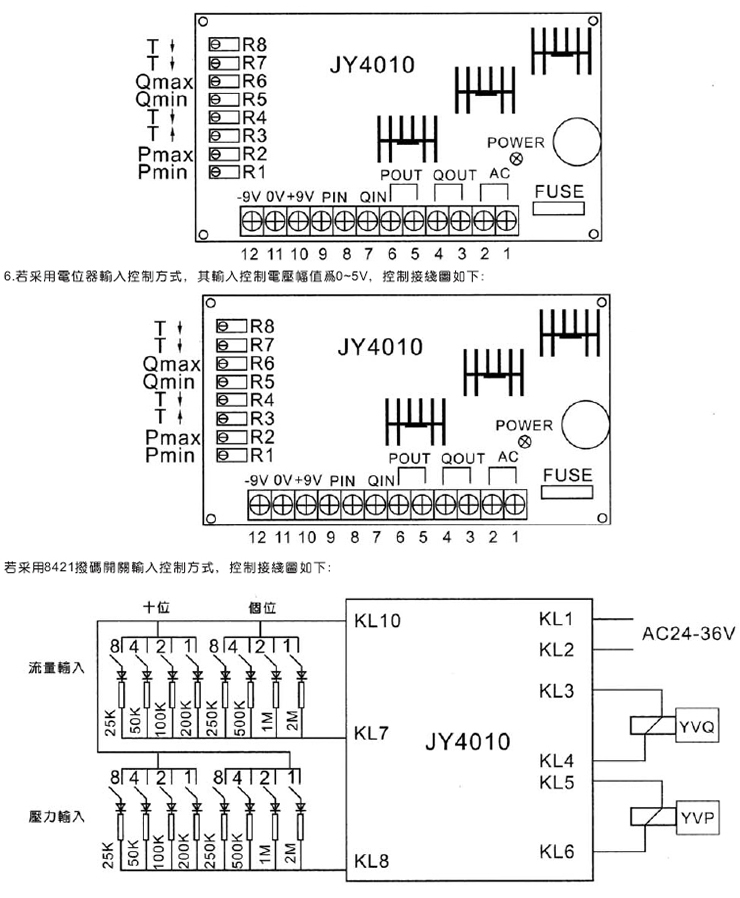

2、通过外部电位器遥控调节。
3、发码开关数码控制。
4、斜坡上升、下降时间0.1-5秒可调

JY4010型比例阀控制器是一种专门为注塑机设计的比例功率放大器，可分别对力士乐、威格士、油研、台湾东峰和机立等厂家的各类电液比例阀进行压力和流量的控制。其性能稳定、可靠性高，组成主要包括：
1、稳压器
2、输入值预调电位器
3、可控恒流发生器
4、斜坡发生器
5、500HZ正弦振荡器

※ 电源电压（V）:AC24V～36±10%
※ 功 耗（P）:最大80VA
※ 控制电压（U）: ±9V
※ 控制电压最小负载电阻（R）:500Ω
※ 最大输出电流（Imax）:800mA
※ 最大负载电阻(R):45Ω(对应最大电源电压)
※ 先导电流(ID):0-200mA
※ 颤振频率(F):500HZ
※ 环境温度(T):0-45℃
※ 温度漂移:1‰(OFImax)/℃

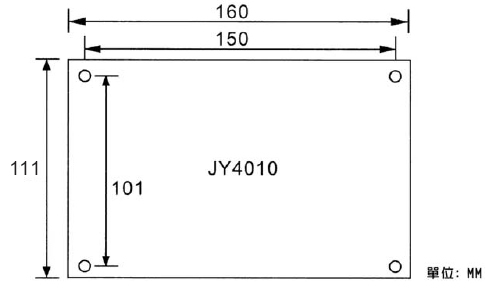

※ 外型尺寸：160×110×50(mm)

①． 放大器仅可在断电时拔插和接线.。
②． 无线电发射机不有能置于电路板1M以内。

JY	4010	10
系列号码	负载	设计号码
比例阀功率放大器	50Ω

型号	功能型式	最大输出电流	最大输入电流	应用
JY-4010	交流输入型	1A（50Ω）	AC+10V，AC+40V	EFBG-03 EFBG-06 EFBG-10
