超高响应比例压力阀(带位置控制)
详情介绍
液压
| 结构 | 滑油式 |
| 作动方式 | 比例电磁铁，带位置控制 |
| 安装方式 | 板式，规格ISO03(ISO 4401-03) |
| 安装位置 | 水平装置较佳 |
| 环境温度 | -20~+50℃ |
液压
| 工作介质 | 液压油需符合DIN51 524...535 | |||||
| 粘度推荐值 | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | |
| 粘度最大允许值 | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | |
| 工作介质温度 | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | |
| 过滤精度 与工作可靠性及使用寿命相一致 |
允许污染等级按NAS 1638 | 采用过滤器βx=75 | ||||
| 8 | 8 | 8 | X=10 | X=10 | ||
| 9 | 9 | 9 | 20 | 20 | ||
| 10 | 10 | 10 | 25 | 25 | ||
| 流量方向 | 见液压符号 | |||||
| 正常流量 | 36ℓ/min) | 63ℓ/min) | ||||
| 泄漏量 |
|
A→T=80cm3/min | ||||
| B→T=80cm3/min | ||||||
| 泄漏量 |
|
A→T=0.4~0.8ℓ/min | ||||
| B→T=0.4~0.8ℓ/min | ||||||
| 最高工作压力 |
油口P.A.B.：31.5Mpa 油口T：25.0Mpa | |||||
电气
| 承载率 | 100% |
| 防护等级 | 符合IP 65 DIN 40 050和IEC 14 434/5 |
| 线圈接线方式 | DIN 43 650/ISO 4400 |
| 位置感应器连接方式 | 专用连接器 |
| 线圈电流 | 3.72A max. |
| 线圈电阻R20 | 2.5Ω |
| 最大功率消耗/100%操作时 | 62VA max |
静态/动态 性能
| 迟滞 | ≤0.3% |
| 重复精度 | ≤0.2% |
| 100%指令讯器响应时间 | ≈23ms |
| 10%指令讯器响应时间 | ≈13ms |

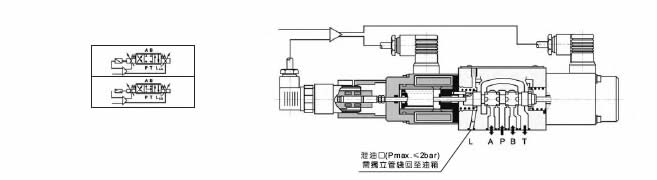

DPF系列
| 液压符号 | 线圈耗电功率 | 差压PMpa | 流量Qnomℓ/min | 最高工作压力Pmax.Mpa | 净重KG | 系列型号 | |
| QA | QB | ||||||
01 |
3.72/62 | 0.5 | 32 | 32 | P，A，B：31.5 T:25 |
8 | DPG-03-3C2-32 |
| DPG-03-3C2-63 | |||||||
| 3.72/62 | 0.5 | 63 | 63 | P，A，B：31.5 T:25 |
8 | DPG-03-3C40-32 | |
01+L |
3.72/62 | 0.5 | 32 | 32 | DPG-03-3C40-32 | ||
| 63 | 63 | ||||||
 |
配套控制器（参照资料） | DPG－03 | 0.3 | DPE-120 | |||
液压

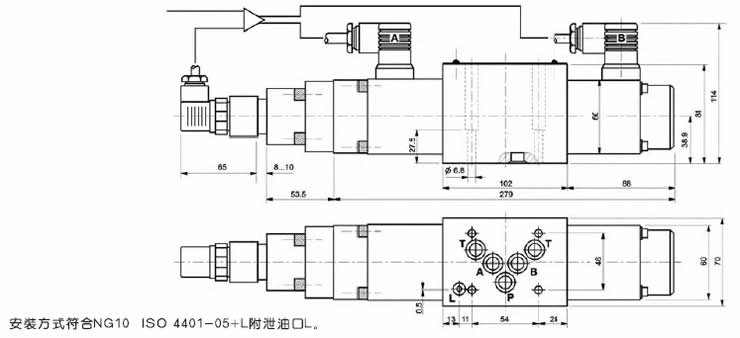

外型尺寸
产品型号
